HY-20A

基本特点： ①HY一20A是单片COMS大规模集成电路，内含EEPROM存储器，录放时间为20s。 ②可灵活分段录、放，最高可分l60段。 ③内含时钟振荡器。 ④单一正5v电源供电，工作电流25mA，静态电流小于10µA。 ⑤采用28脚双列直插封装。 HY-20A引脚排列如图所示。

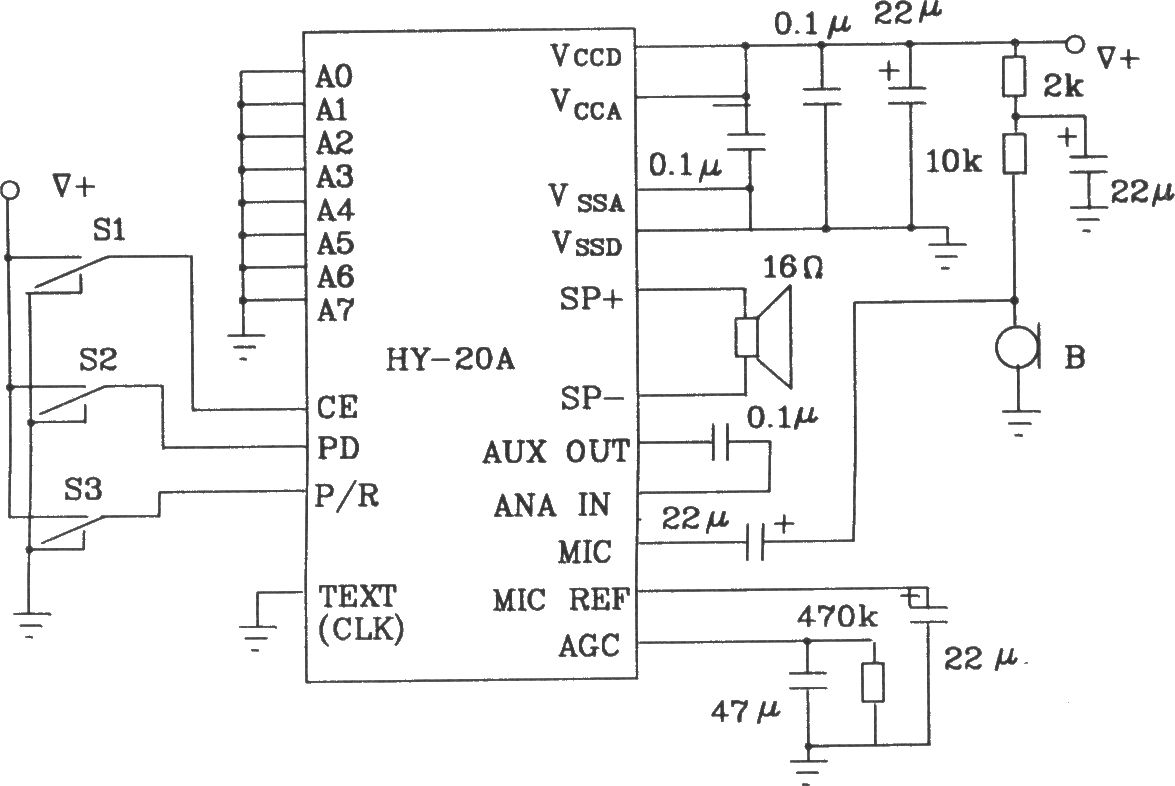

HY-20A引脚图 HY-20A的应用电路如图所示。图中S1、S2、S3分别为片选、状态控制、录放音转换开关。录音时，先将龟、S3置低电平，Sl置高电平，录音开始时将Sl由高电平转至低电平，电路即进入录音状态。放音时，将S2置低电平，Sl、S3置高电平，放音开始时将Sl由高电平转至低电平，电路便进入放音状态。循环录音时，将Sl、S3置低电平，S2置高电平，电路通电后即进入循环录音状态。循环放音时，将Sl置低电平，S2、S3置高电平，电路通电后即自动进入循环放音状态。

HY-20A的应用电路图
