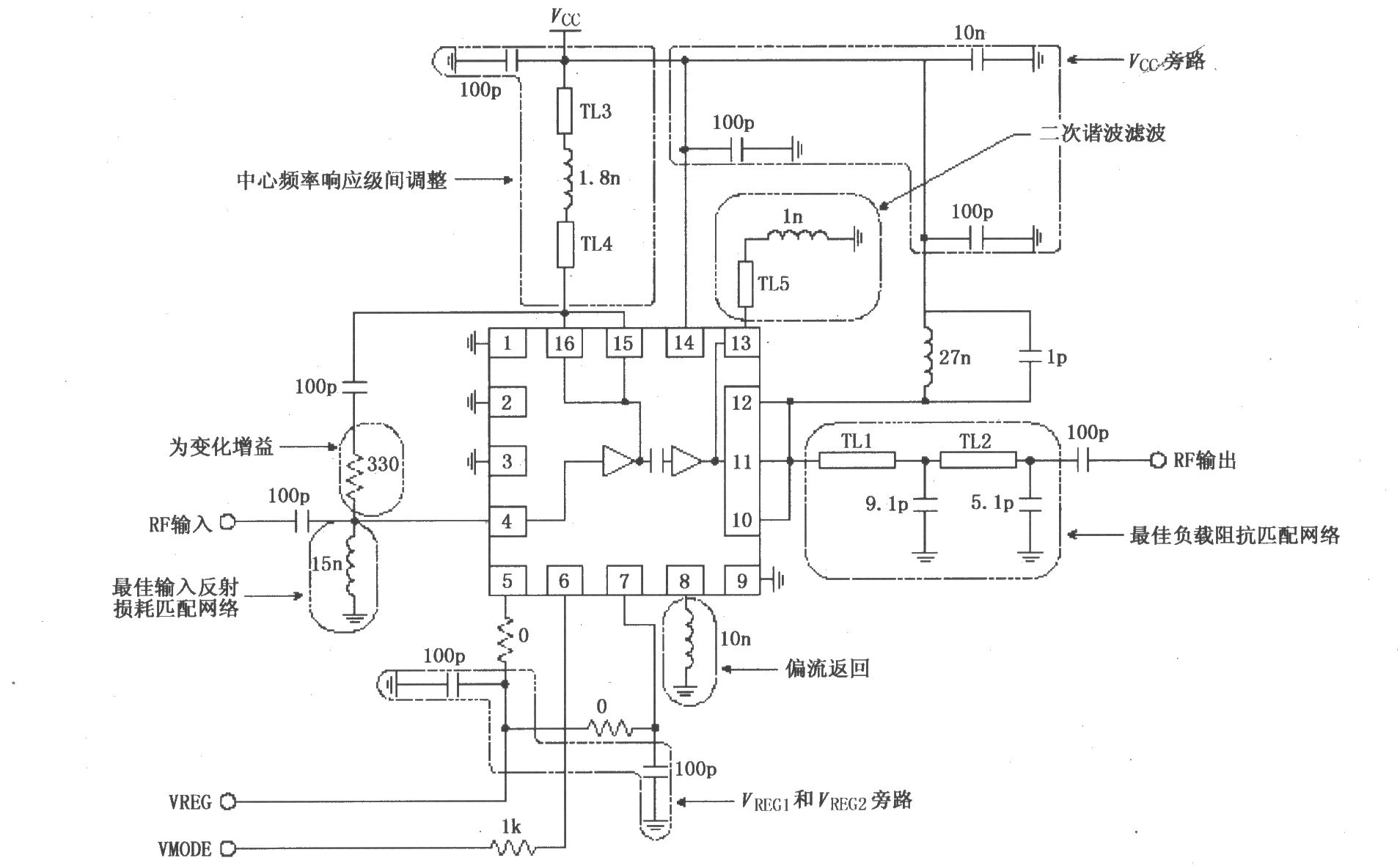

如图所示为由RF2162构成的美国CDMA应用电路。射频信号(RF)由4脚输入，经过前置放大器、末级功率放大器放大后由10、11、12脚输出。4脚与内部放大器直接耦合，因此建议外加一个UHF隔直耦合电容。输出端10、11、12脚在芯片内部已连接，通常将这几个脚在外部连接在一起作为信号输出，以获得最大输出功率和效率。13脚作为二次谐波的滤波电路，采用传输线或电感与片内电容构成滤波器谐振在2f0，对二次谐波提供低阻通路，能有效地短接二次谐波。14脚作为末级功率放大器电源供电端，通过14脚向末级功放提供偏置电流。5脚接第一级使能电压VREG1，该脚低电平时电路关断；高电平时(2.8V)所有电路在标准状态下工作，5脚外接100pF高频滤波电容。6脚接模拟偏置控制脚VMODE，6脚为0V时提供最小偏置；3.0V时为最大偏置。
