基本特点

①VTV001B是超大规模集成电路，它采用40脚软封装双面印制板结构，其外形及引脚排列如图所示。 ②工作电源为两种电源：直流6～9V和4.5～5.6V。待机电流为8µA(Vcc=6V)，数据保持电流为350µA(Vcc =6V)。 ③可外接256k位的动态存储器41256四片，录、放时间可达64s。 ④采样速率为l6～32kbps可供选择。 VTV001B引脚排列图。

VTV001B引脚排列图

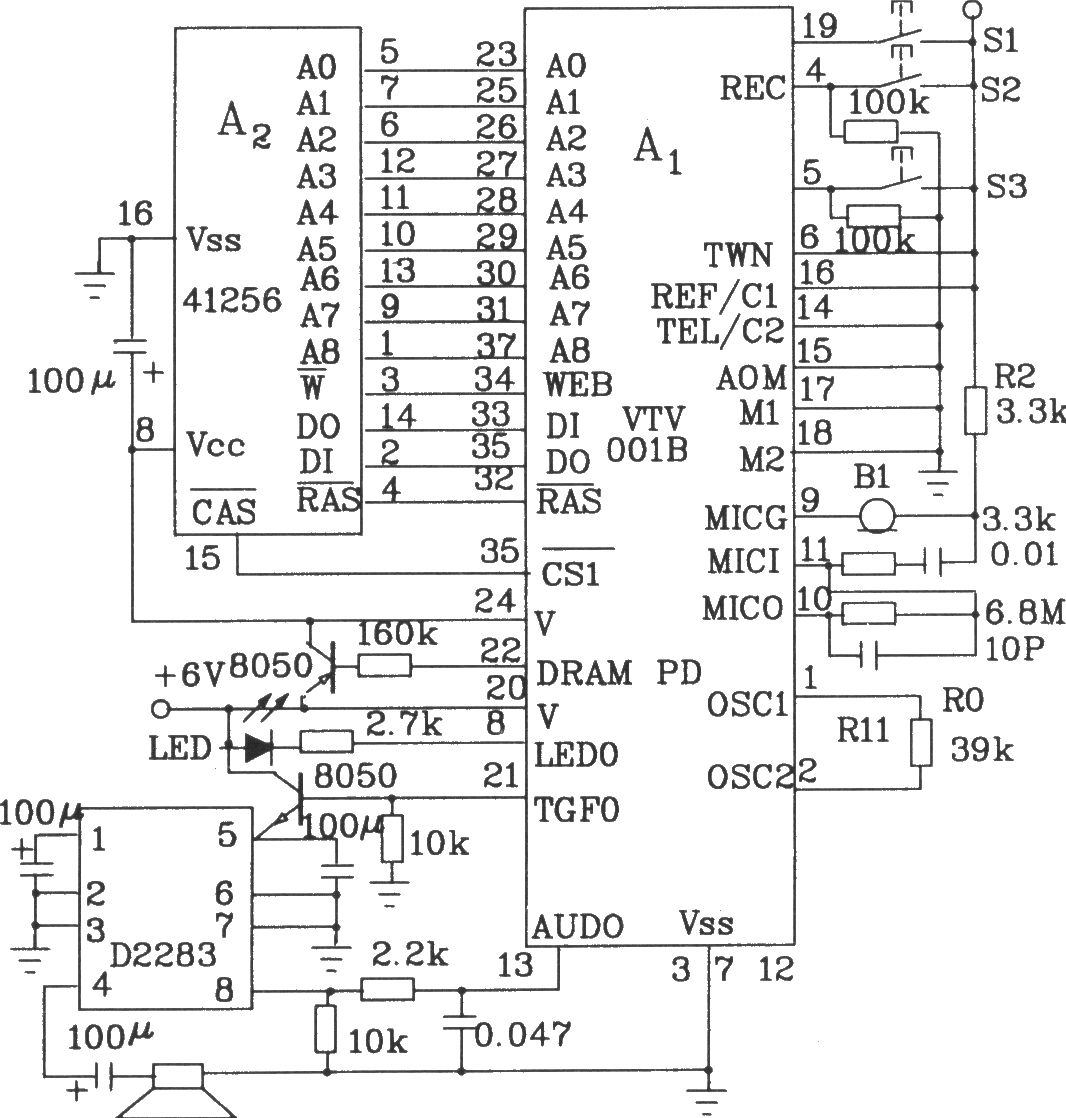

VTV001B典型应用电路图 图中录音时，按一下S2(REC)键;需要放音时，按一下S3(TRIG)键，电路进入放音状态。 若要改变原录音的内容，则可按Sl键。按第一下，可将存储器A2中的内容清除掉，按第二下时，LED亮，可以再次录音。
