  • PGA103失调电压校正电路
    http://www.ic72.com 发布时间:2008/12/23

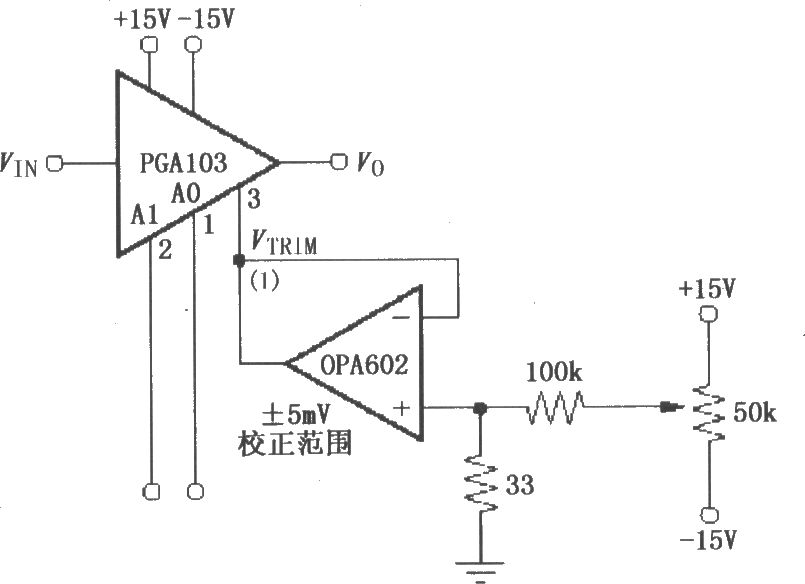

    如图所示为PGA103的失调电压校正电路。PGA103采用激光校正,因此3种增益的典型失调电压(相对于输入)均低于200μV,且每一种增益的失调电压不同。图中运算放大器OPA602接成电压跟随器作为缓冲器,利用电压跟随器输出阻抗低的特性,使校正电路以低阻与PGA103的③脚相连接,以保持放大器增益的精确度。调节50kΩ电位器可以使失调电压为零,这时输出电压Vo=G(VIN-VTRIM)。因为逻辑输入A0、A1是以③脚为基准的,所以OPA602输出的校准电压VTRIM会影响逻辑电压阈值,因此应使VTRIM<0.1V。
