  • LM4730/4731的双电源供电音频功率放大电路
    http://www.ic72.com 发布时间:2008/12/23

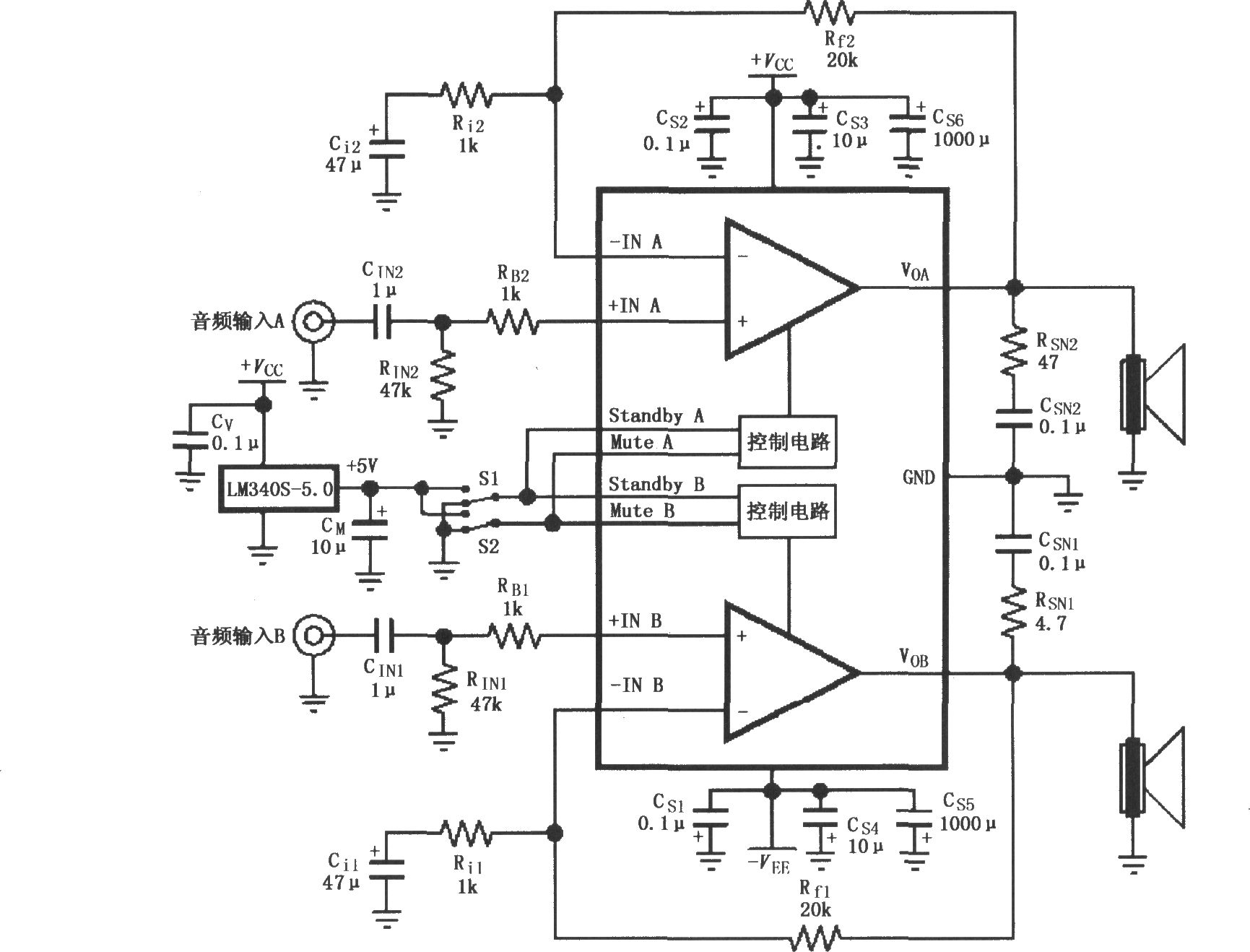

    如图所示为LM4730/4731的双电源供电音频功率放大电路。两路音频输入信号A、B分别由插座输入,经过RB1、RB2加到LM4730的3脚( INA)、13脚( INB),功率放大后分别从3脚(VoA)和1脚(VoB)输出加到各自的扬声器。RB1、RB2为同相输入端隔离电阻,用于限流;RIN1、RIN2可设置放大器直流偏置工作点,同时与CIN1,、CIN2组成输入端高通滤波器;RSN1、CSN1与RSn2、CSN2用于消除放大器输出端高频噪声。LM4730/4731具有热保护功能,当温度上升到150℃时电路关断,温度降到145℃时重新开始工作,温度接着又上升,再次上升到150℃就再次关断。LM4730/4731的最大功耗为PD(MAX)=VCC2/(2π2RL),VCC为加在LM4730的总的电源电压,RL为负载电阻。LM4730/4731具有静噪模式和待机模式两个模式。当6脚(Mute A)和11脚(Mute B)是逻辑高电平时为静噪模式,音频信号被禁止;当6、11脚为逻辑低电平时解除静噪模式,正常放大音频信号。当9脚(Stanndy A)和14脚(Stanndy B)是逻辑高电平时为待机模式(放大器空闲时),放大器功耗降至最低(VCC电流低于10μA,VEE电流典型值为3.5mA)。LM340S-5.0为三端集成稳压电路,输出电压为 5V。
