  • 由TDA6103Q与彩色显像管构成的实际应用电路
    http://www.ic72.com 发布时间:2008/12/23

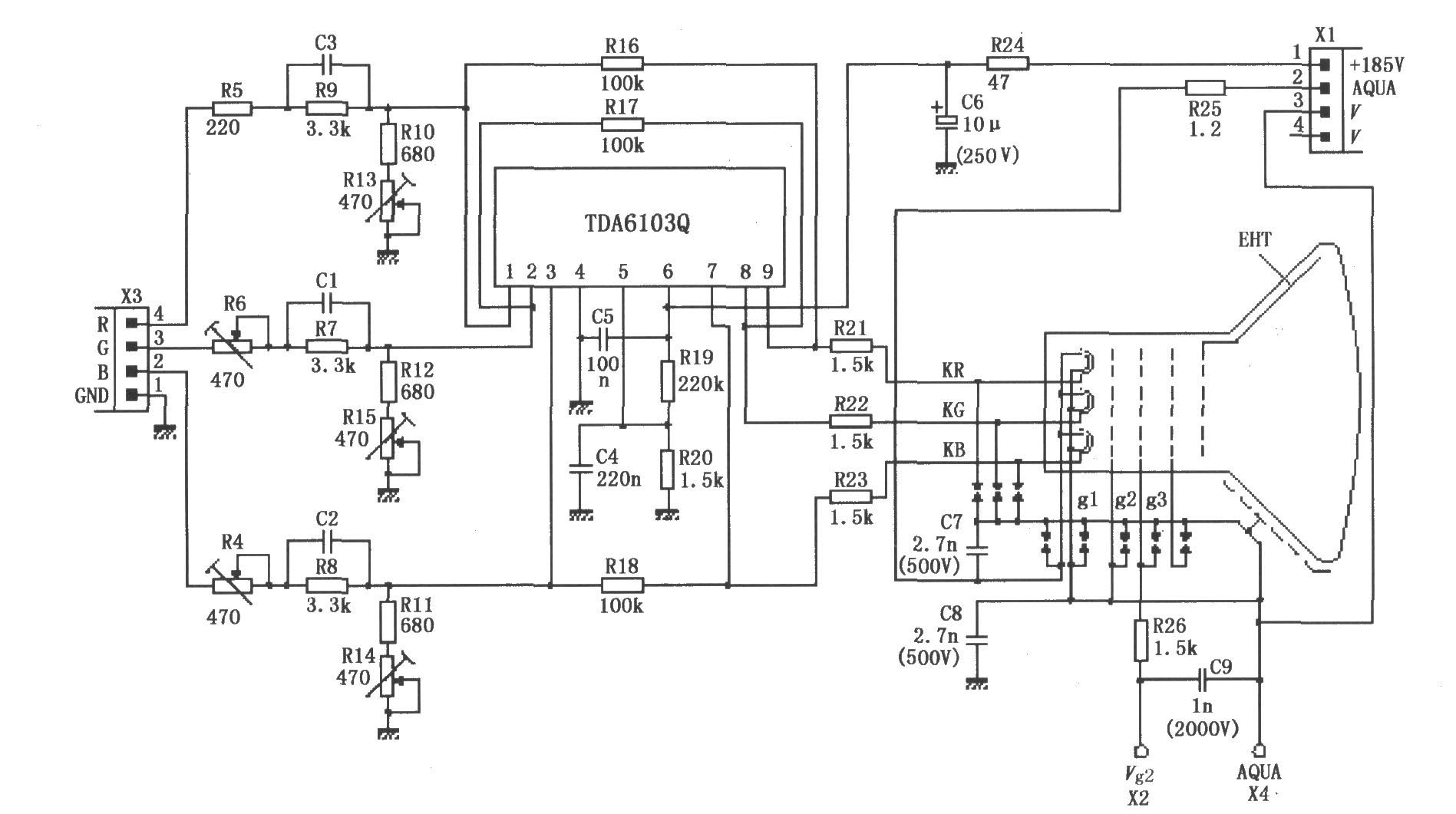

    如图所示为由TDA6103Q与彩色显像管构成的实际应用电路。R、G、B输入信号由插座X3输入,经过由电阻与电容组成的输入网络进入TDA6103Q的1、2、3脚,放大后的信号分别从9、8、7脚输出,经过R21、R22、R23加到彩色显像管的三个阴极KR、KG、KB,阴极发射电子产生图像。TDA6103Q的供电电压由插座X1的1脚输入 185V电压提供,加到TDA6103Q的6脚。输入网络中电位器R13、R6、R15、R4、R14为白平衡调整电位器。彩色显像管阴极和栅极采用间隙放电的保护形式,来保护TDA6103Q内部输出放大器不会被电极间放电时产生的高压击穿。
