  • LM4834音频功率放大电路
    http://www.ic72.com 发布时间:2008/12/23

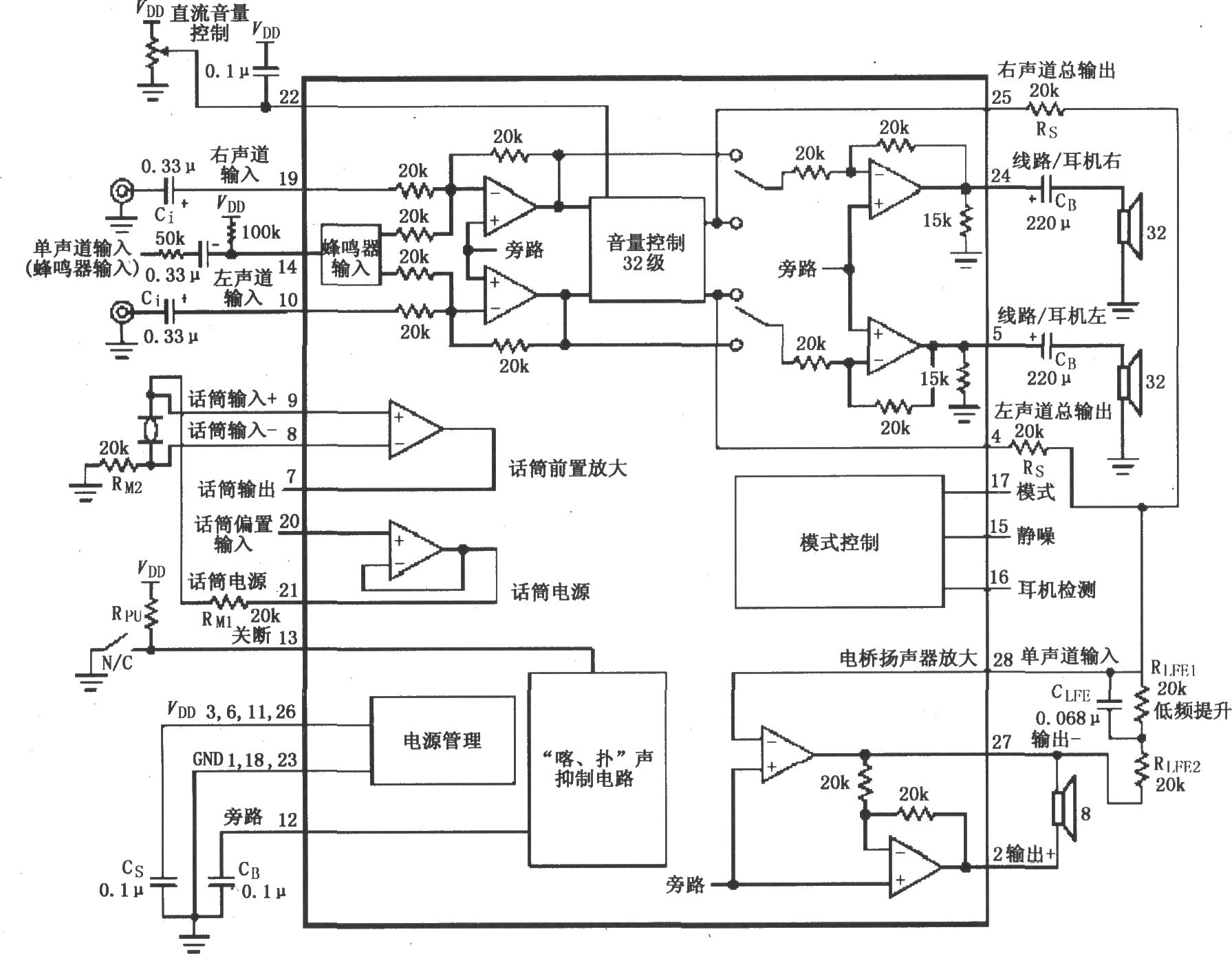

    如图所示为LM4834的音频功率放大电路。立体声左声道音频信号由10脚输入,立体声右声道音频信号由19脚输入,经过内部放大器放大、32级直流音量控制后,分别从5脚输出到线路/左声道耳机,从24脚输出到线路/右声道耳机。22脚外接音量控制电位器,用于调节音量大小。同时,左、右声道总输出分别由4、25脚输出,再输入单声道输入端28,经过放大后由2脚和27脚输出,以电桥输出的形式驱动单声道扬声器。话筒输入 和话筒输入-分别输入9、8脚,由内部话筒前置放大器放大后从7脚输出,话筒偏置电压由20脚输入,21脚输出,为驻极体话筒提供偏置电压。当13脚逻辑高电平时,关断内部偏置电路,使之在空闲时减小功耗。14脚为单声道蜂鸣器输入,当蜂鸣器输入电压为300mVp-pr时,蜂鸣器输入与左右声道信号混合后放大输出;当蜂鸣器输入电压低于300mVp-p,时,蜂鸣器输入信号通道被关闭,无法到达输出端。
