基本特点： ①vP一1410语言合成芯片是采用CMOS工艺制造，连续可变斜率增量调制技术(CVsD? 的大规模集成电路。 ②芯片适合配接静态存储器SRAM或只读存储器ROM或EPROM。寻址能力为1024kbps。 ③采样速率为9．6～128kbps范围内可调。 ④内部有时钟振荡电路，外接RC即可工作。另外，片内有12MHz的存储器搜索时钟。 ⑤语音存储器最多可分成10段不同的信息。 ⑥单一电源供电，工作电压为直流 (3～6V)。 VP-1410引脚排列图：

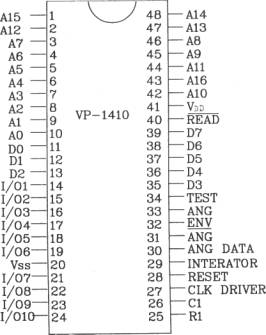

VP-1410引脚排列图

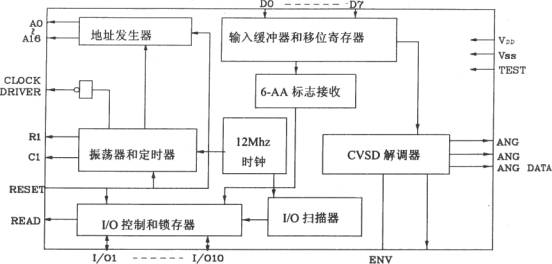

VP-1410的内部结构图

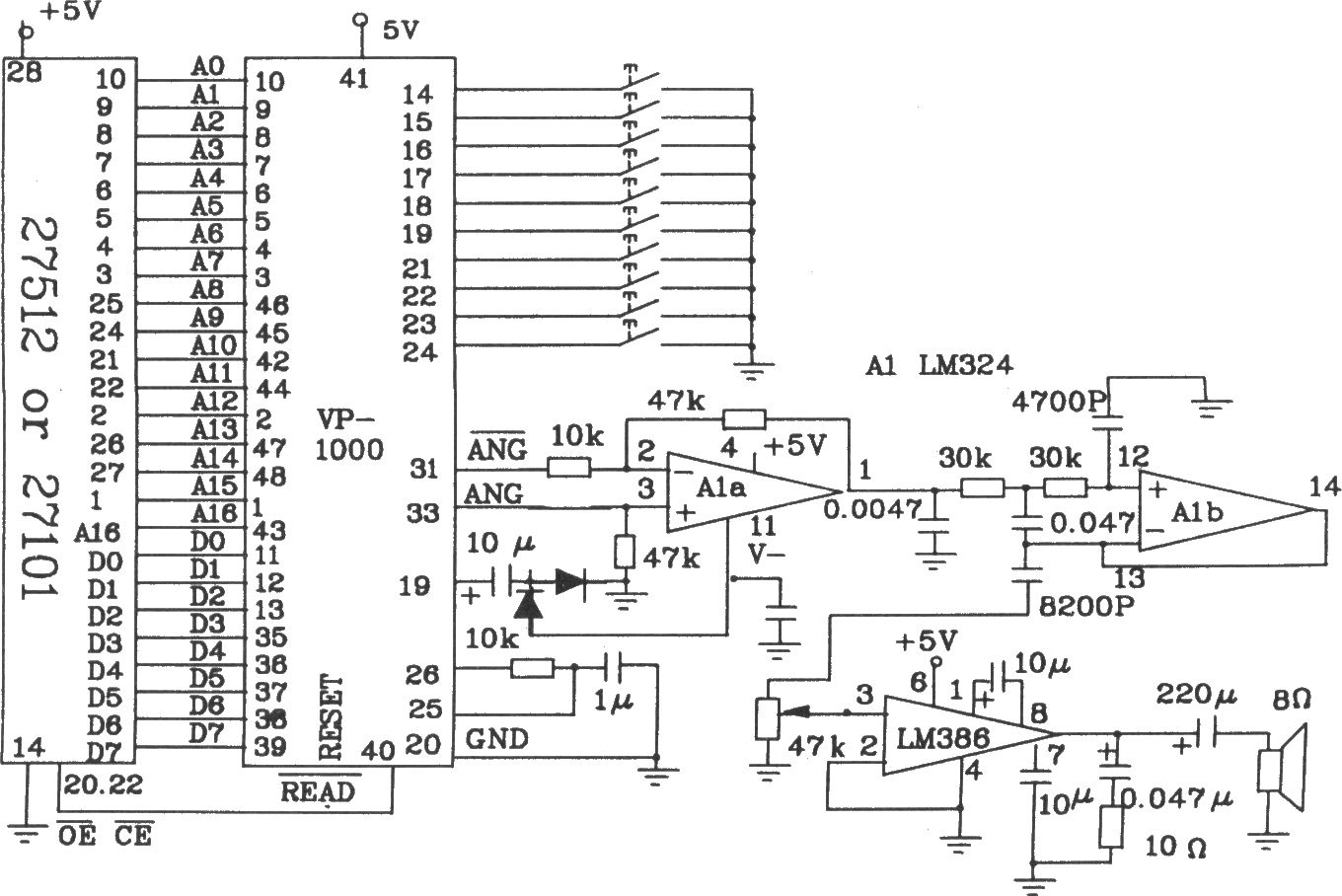

VP-1410连接512K位的EPROM应用电路图 为了延长放音时间，可以扩展存储器到大于1M位。扩展办法如下图所示：

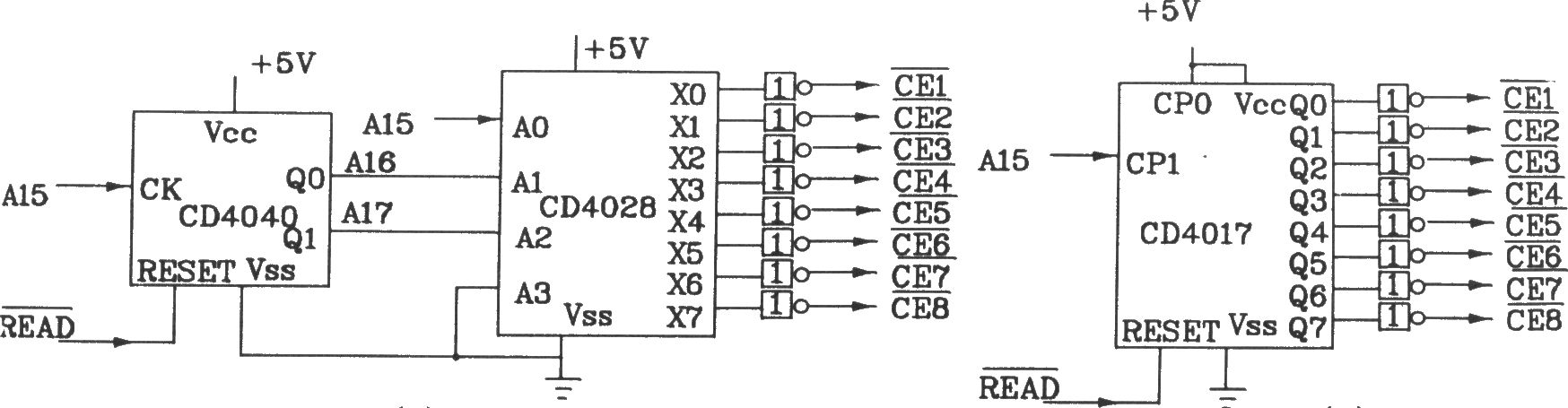

存储器扩展图
