  • PGA204/205的电源和信号基本连接电路
    http://www.ic72.com 发布时间:2008/12/23

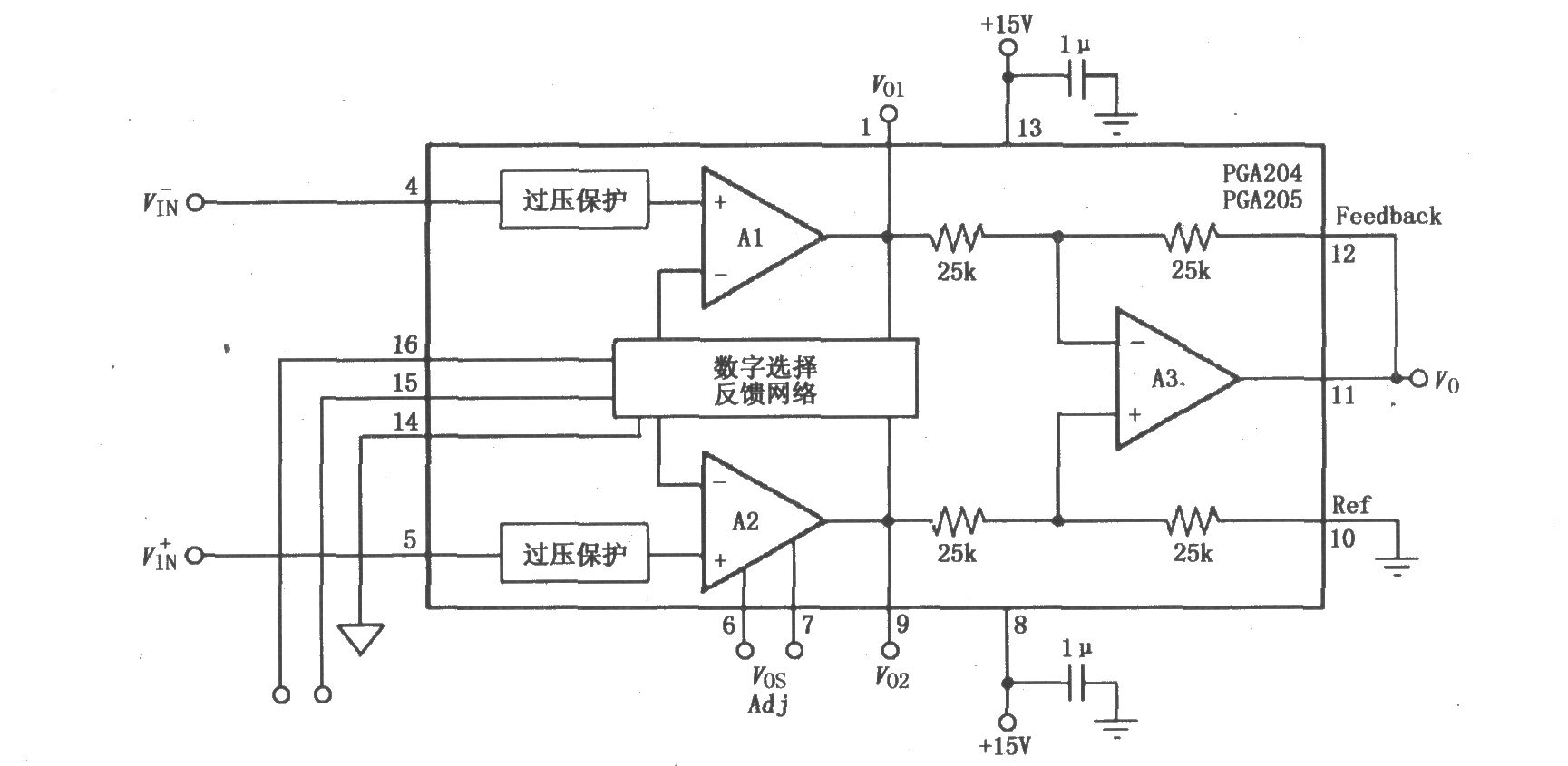

    如图所示为PGA204/205的电源和信号基本连接电路。在噪声或高阻电源应用时,电源端要有旁路滤波电容,在设计印刷电路板时应使滤波电容尽可能靠近电源脚。信号VIN由4、5脚输入,经过放大后从11脚输出。通常Ref端(10脚)为地,输出都是以10脚为参考,10脚接地电阻必须是低阻,以确保良好的共模抑制比。例如,当Ref端有一个5Ω串联接地电阻时,将造成器件共模抑制比下降约80dB(G=1)。
