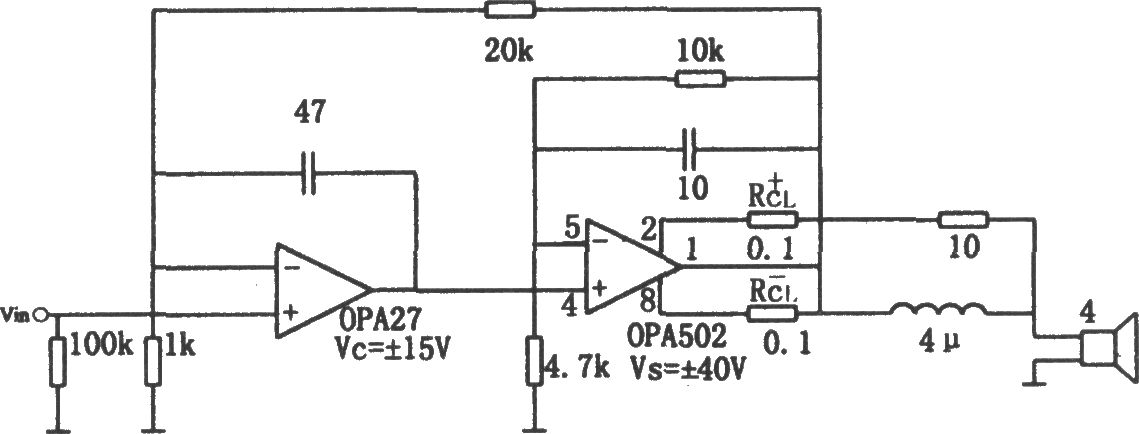

如图所示为高保真组合音响放大电路。该电路使用了超低噪声精密运放OPA27作为前置放大。该电路最大输出功率可达150W。当输出功率为50W时，在频率为20kHz的条件下，其总谐波失真为0.02％，在1kHz条件下，其总谐波失真为0.002％。OPA27采用同相输入方式可提高其输入阻抗，当电源电压为±15V时，其输出线性动态范围为±12V。OPA502也可接成同相输入方式，其增益稍大于3，当电源为±40V时，其输出线性动态范围为±35V。由下表可知，图RCL=0.1Ω，在此限流阻值下，其限流电流值为8.1A。图中所示电路的总电压放大倍数为21倍。

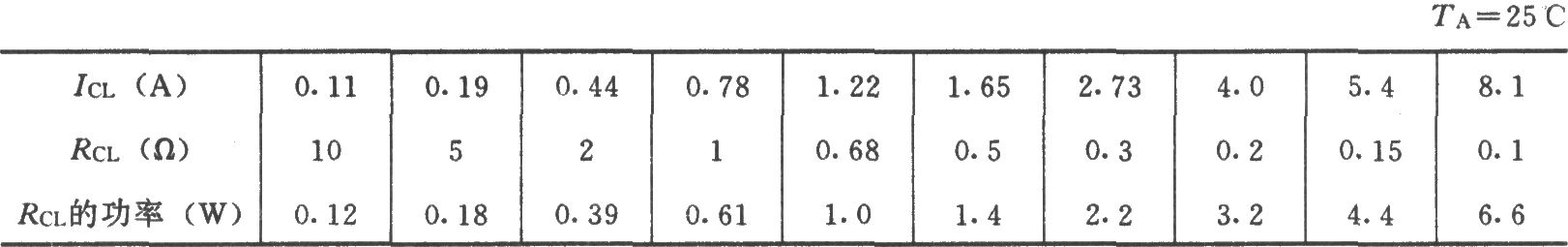

限流值ICL与限流电阻RCL的对应关系：
