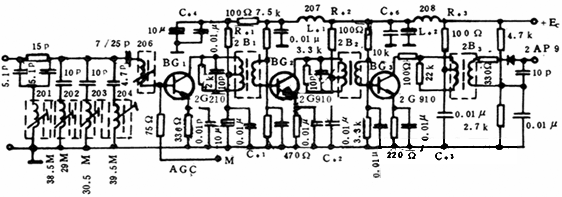

下图是为4D4型电视机的中放电路，其中201、202、203、204是吸收回路，分别对相邻高低频道的图像及伴音的干扰频率进行吸收，其吸收频率分别为38.5兆赫、29兆赫、30.5兆赫、39.5兆赫。本电路采用三级单回路调路调谐放大器组成，第一至第三级的谐振频率分别是：34.5兆赫、33兆赫、36兆赫，故属于三级参差调谐放大器电路，该电路采用失配法来实现防止自激的，故每级调谐回路并联一个阻尼电阻（2千欧、3.3千欧、22千欧），为了避免级间经电源内阻产生的交流耦合，采用了多个滤波电路：Cφ1Rφ1-Cφ4Rφ4以及Cφ5Lφ1、Cφ6Rφ20

调整方法：

1、按规定要求调整各级直流工作点（略）

2、调整中频放大电路的频率特性

这里介绍一种简单的万用表调试法，适合于业余爱好者检修电视机用，这种方法是利用AGC电压作中放电路输出电压的指示。调整时假定高频头工作正常，能收到电视台信号，具全步骤如下：

（1）先将吸收回路（201、202、203、204）断开接地端，待调整吸收回路时才逐一接上，

（2）接收电视信号，并以万用表监视AGC电压，调整中周2B1磁芯，使万用表读数最大，此时2B1谐振于34.5兆赫;然后调中周2B1，也使万用表读数据最大，再把磁芯向电感增加的方向旋转1-2圈，使万用表读数稍有减小，但不很明显为宜，这样使2B2谐振在33兆赫附近，最近调节中周2B3，使万用表读数最大，再把磁芯向电感量减小方向旋转1-2圈，使万用表读数略有减小，但不很明显为宜，这样2B3谐振在36附近。

（3）调整电感206，又使万用表读数最大，再按步骤（2）的过程重调一趟。

上述调试过程，可能出现伴音干扰问题，但可以暂不管它，待调整吸收电路时此现象将会消除，使用此方法应注意三点：1、调整时要了解清楚中周的磁芯位置与电感量增减的关系，对10A型中周，当磁帽靠近：“王”字磁芯时，电感量增加，反之，电感量减小，2、若信号弱时以监测中放AGC为宜；若信号强时，则监测高放AGC为宜，3、应合适地选用万用表量程或用电压补偿方法把变化电压显示出来。例如当AGC电压变为从0-0.2伏，然后改用1伏档监测，这样指针摆动范围较明显。

这种方法不仅适用于调整电视中放，也可以用来调整其他中频电路，此时中输出可接上二极检波电路，以万用表监测检出的直流电压，又以信号源输入信号给中放电路，周整方法可参考前述步骤（2）进行。
