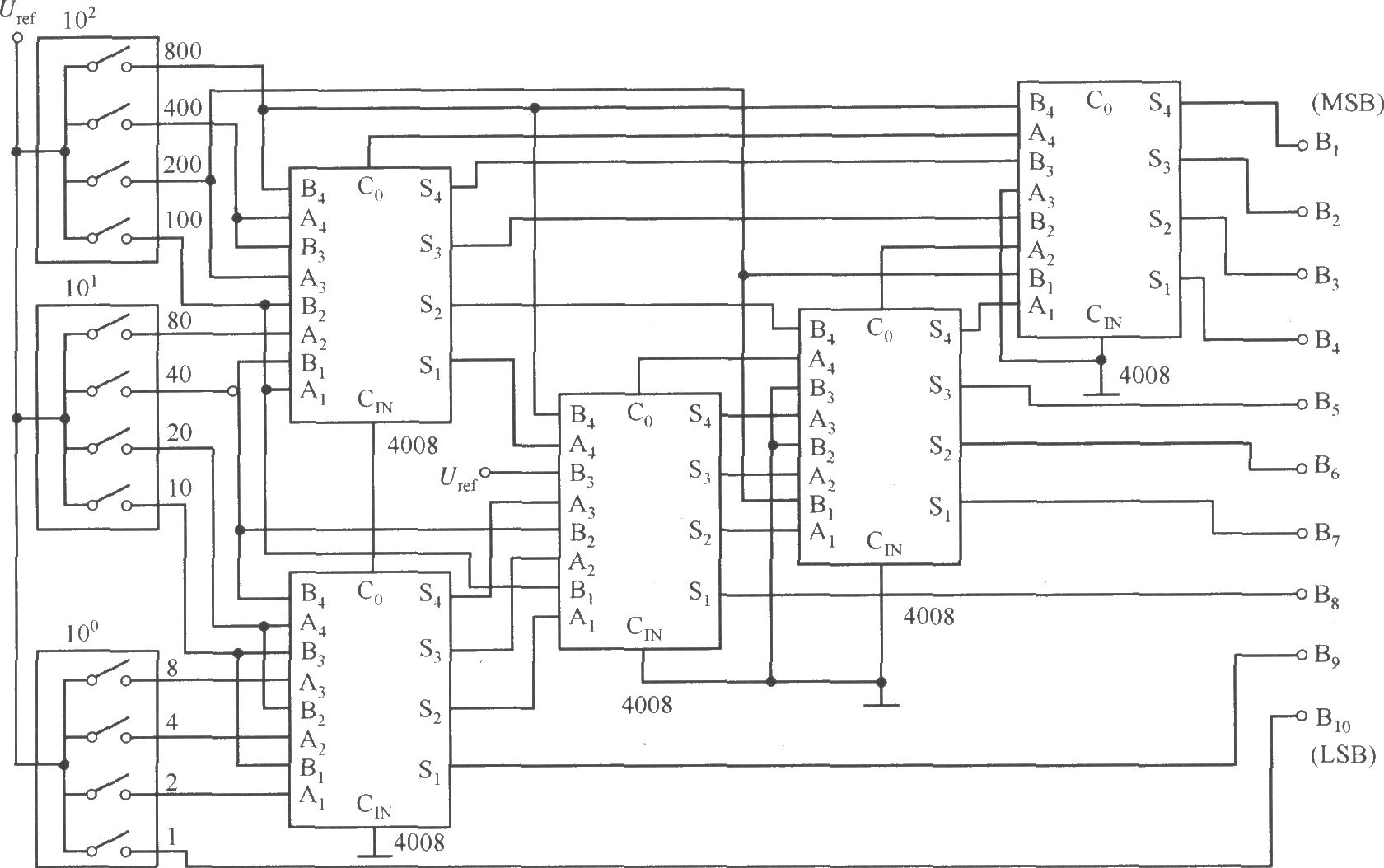

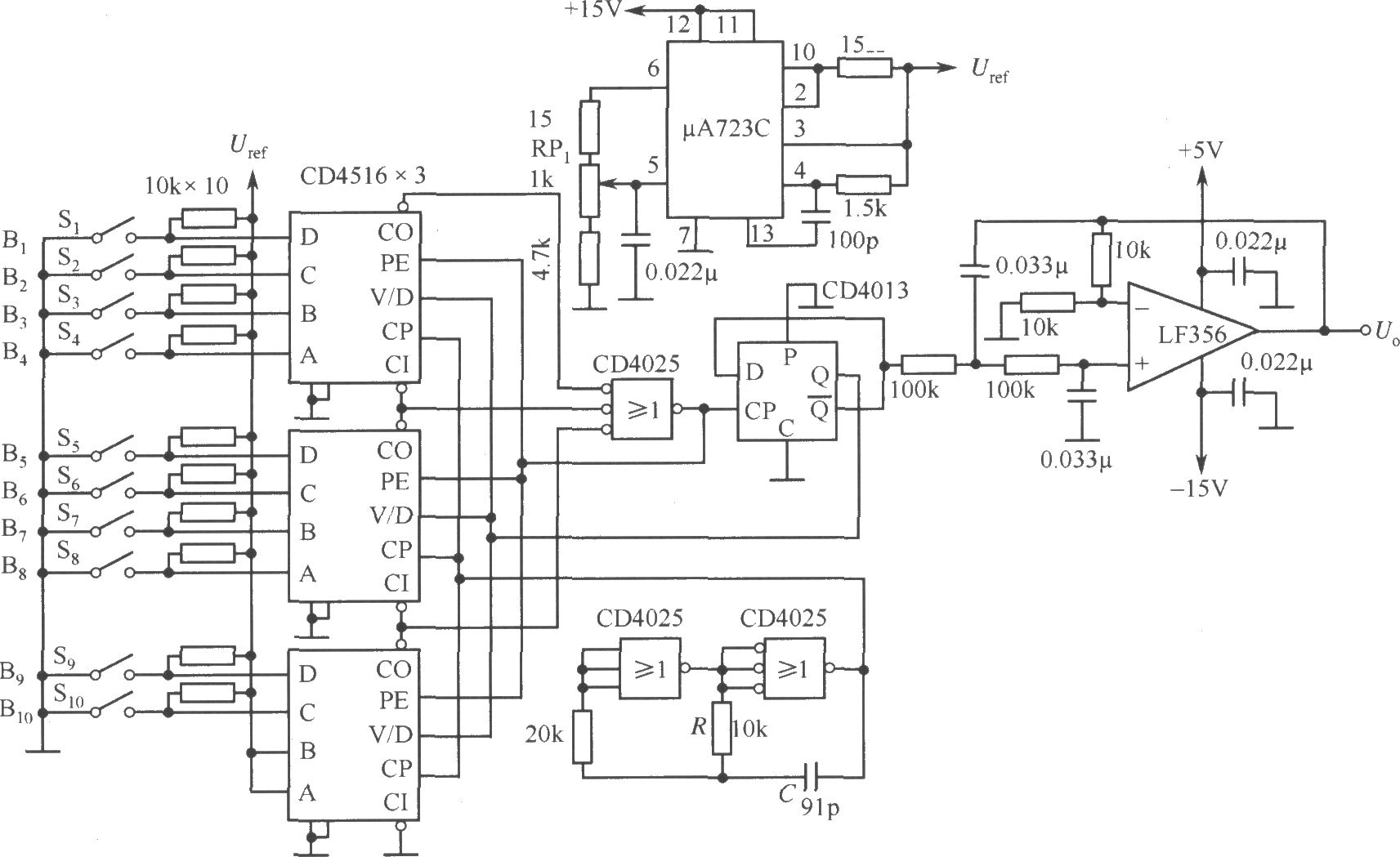

如图是数字设定型标准电源电路，它由数字设定电压的开关(S1～S10)、数字设定型脉宽调制电路(CD4516、CD4025和CD4013)、平滑脉宽调制信号滤波器(LF356)、时钟发生器(CD4025)、基准电压源(μA723C)等组成。输出电压由Sl～S10设定，设定代码为二进制代码。RPl用于满度调整，当数字输入全为l时，输出电压Uo调整为10.23V。滤波器的增益为2倍(6dB)，因此，Uref为10.23V的一半，电压设定步进为10mV。用数字开关的BCD码设定电压时，要采用下图所示的BCD-二进制数转换电路。这时，Uo设定为3位数字显示，当步进电压为10mV时，输出电压为9.99V。

要进行输出电压正负极性转换时，可采用下图所示电路，当Bs为0时，输出Uo为正电压；当Bs为l时，输出Uo为负电压。若要增大输出功率，可增设如图所示功率放大器，但±l5V的电源要有足够的输出功率。要把标准电压源变为标准电流源，可增设图示的恒流电路。

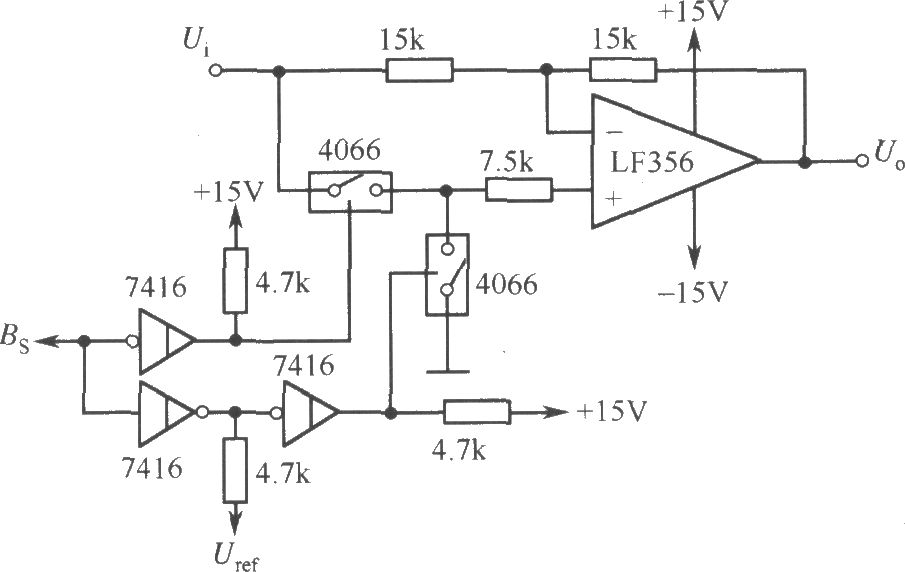

输出电压正负极性转换电路：

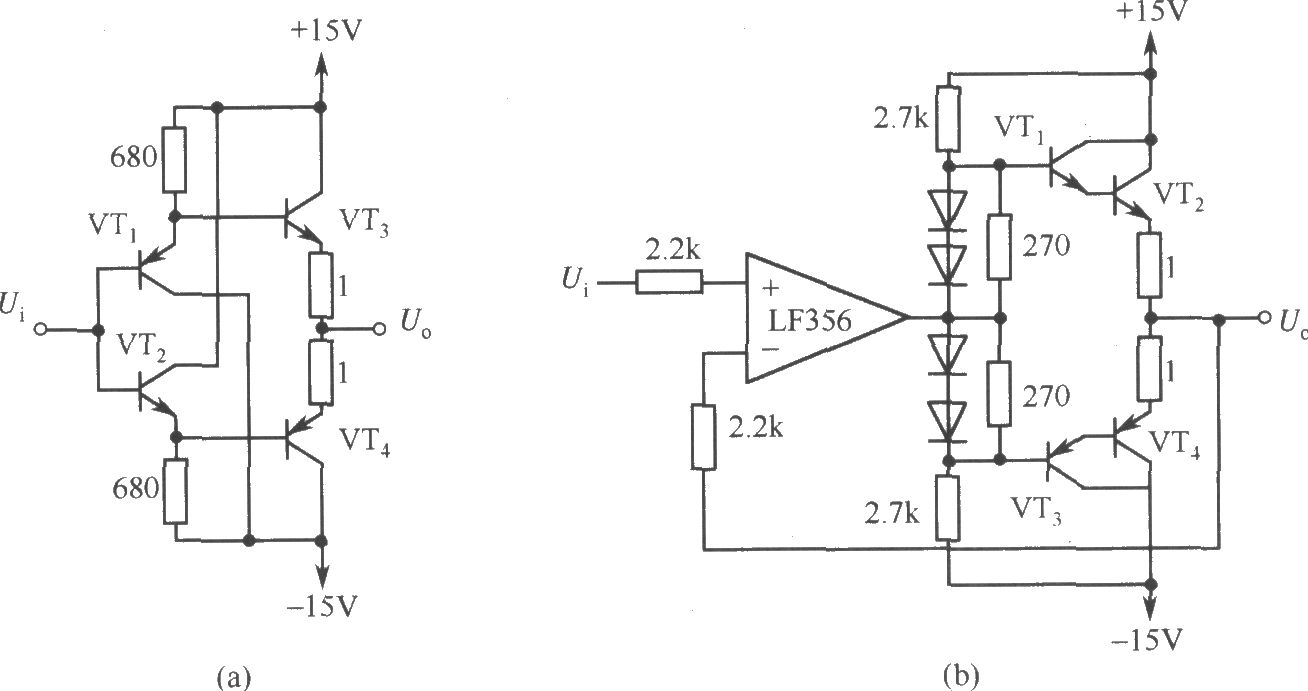

功率放大器电路：

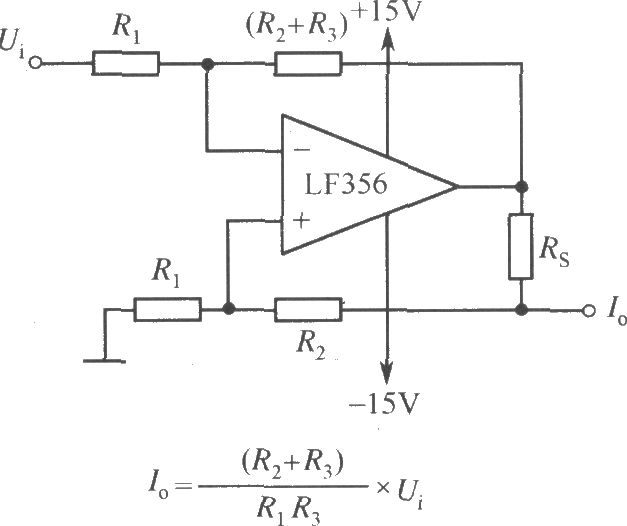

恒流电路：
