  • LM1876的单电源供电音频功率放大电路
    http://www.ic72.com 发布时间:2008/12/23

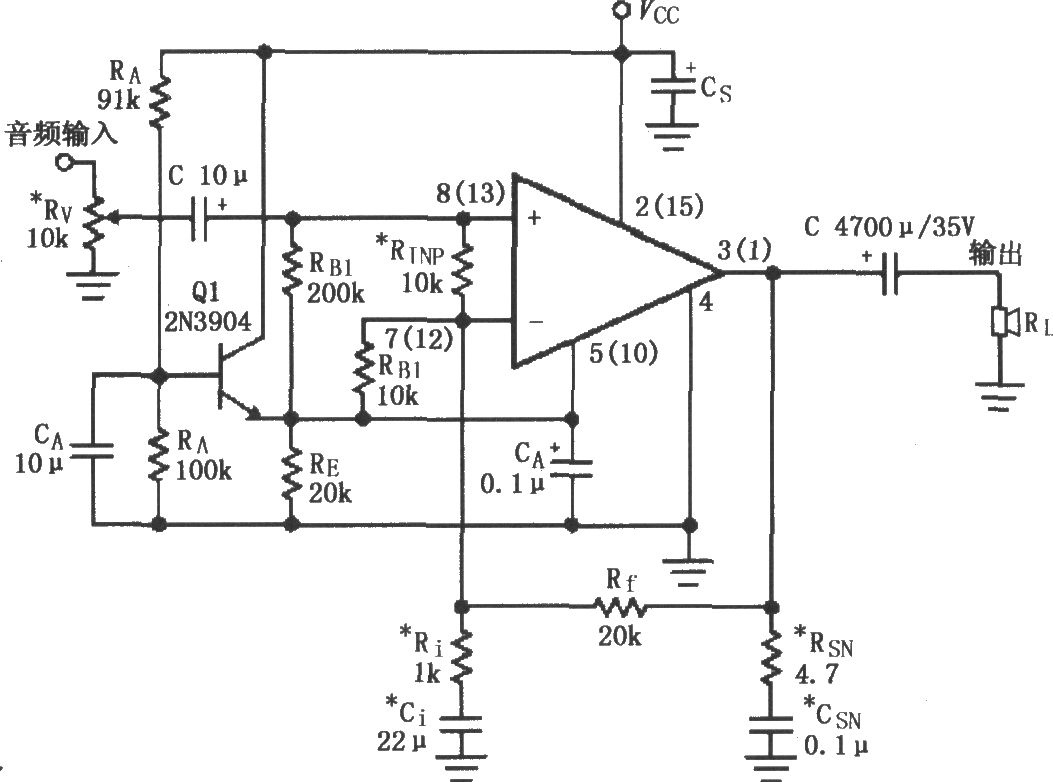

    如图所示为LM1876的单电源供电音频功率放大电路。LM1876单电源供电与双电源供电的基本工作原理相同,不同之处在于:单电源供电时,采用91kΩ电阻与100kΩ电阻分压取约1/2VCC作为偏置电压,经过Q1电压跟随器加到LM1876输入端,使输出电压以1/2VCC。为基准上下变化,因此可以获得最大的动态范围。图中“*”为可选用的元件,主要用于抑制放大器高频自激振荡;如果没有出现高频自激振荡,放大器工作稳定,则不需要用。
