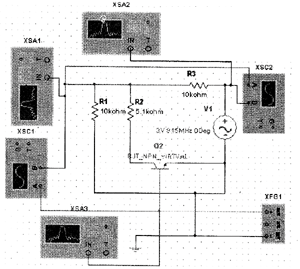

反向负载调制电路的设计电路如图1所示。用负载调制方法。所谓负载调制方法是利用负载的某些差异 所进行的用于从电子标签到读写器的数据传输方法。通过电子标签振荡回路中电路参数在数据流的节拍中 的变化，电子标签变换阻抗的大小和相位都受到影响（调制），通过在读写器中的适当加工，可以重构从 电子标签发送的数据（解调）。

　　负载调制也分为两种，电容负载调制和电阻负载调制。

　　电容负载调制是用附加的电容器C*代替调制电阻在数据流的时钟中接通或断开。因此，电子标签的谐振 频率在两个频率之间转换。由于电子标签谐振频率失调会严重地影响电子标签变换阻抗的大小和相位。电 容负载调制产生了调幅和调相混合的读写器天线电压。因此，在读写器的接收部分要作相应的处理。数据 信号的解调类似于电阻负载调制中的解调过程。

　　我们这里设计的是电阻负载调制。

　　电阻负载调制是在电子标签的数据载体中使并联电阻R2在数据流的时钟中接通或断开。当数据流中是低 电平时，电阻R2断开，则整个电路的电阻是R1和R3串联，输出电压是R1上的分压。当数据流中是高电平时，电阻V接上，则整个电路的电阻是R1和彪并联再和R3串联，输出电压 是R1和R2并联电阻上的分压。通过电阻值的设置可以调节调制深度。

　　根据前面的分析，电子标签中的负载调制产生了读写器天线电压的调幅。读写器可以根据天线电压变化 解调出从电子标签发送的数据。
