分级移动MPLS克服了基本移动MPLS的缺点，具各微蜂窝移动性管理的能力。分级移动MPLS网络结构如图所示。

　　①注册过程。MN收到移动代理广播消息后，判断自己是处于本地网络还是外地网络。如果MN判断自己处在外地网络，就会从FA获得一个临时的转交地址，并向FA发送注册请求消息。FA把注册请求消息转发给本MPLS域的外地代理网关GFA，而不是像基本移动MPLS方案一样转发给MN的本地代理HA。如果MN第一次移动到该MPLS域，GFA就向MN的本地代理HA转发该注册请求消息。HA收到注册请求消息并获得GFA的IP地址后，以GFA的IP地址作为FEC，利用LDP协议向GFA发送标记请求消息。GFA收到标记请求消息后，向HA返回标记映射消息，并向MN当前所在的队发送标记请求消息。当标记映射消息到达HA后，GFA与HA之间的LSP就建立起来了。同样FA向GFA返回标记映射消息，当标记映射消息到达GFA后，GFA和FA之间的LSP也建立了。

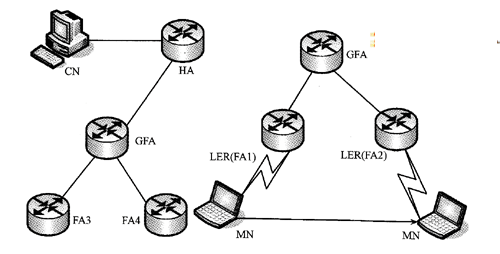

　　图 分级移动MPLS网络结构

　　HA把MN的本地地址作为EEC，并把出端口和出标记改为GFA和HA之间LSP的相应值。HA沿着从HA到FA的LSP发送注册应答消息给GFA，然后GFA沿着从GFA到FA的LSP转发该注册应答消息。FA收到注册应答消息后，添加新的一行记录到它的标记表中，并将人标记和人端口设为所收到的注册应答消息中的标记值和端口号。

　　②数据包转发过程。通信节点ON向位于外地网络的MN发送数据包，与基本移动MPLS一样，HA会截获这些数据包。HA从它的标记表中查找该数据包对应的出标记和出端口，根据查我的结果，HA在数据包中插人标记并沿着从HA到GFA的LSP发送数据包到GFA。

　　GFA收到该数据包后，根据入标记值从它的标记表查找到相应的出标记值，并沿着从GFA到FA的LSP把数据包转发到FA，FA收到数据包后，查找它的标记表。因为FA是该LSP的出口，所以标记表中的出端口和出标记值都为空。除去数据包中的标记后，通过IP路由将数据包转发给MN，于是MN就收到了CN发给它的数据包。
