  • I2C总线与串行EEPROM
    http://www.ic72.com 发布时间:2008/11/19 14:16:27

      在I2C总线上,数据是串行传输的,但数据的读/写是以8位为单位的,不可以只指定存储器内部某特定的比特位进行读或者替换操作,至少需要以8位为单位进行存取。

      M24Cxx与主机的连接实例如图1所示,简单的传输格式实例如图2所示。在PC总线对应的EEPROM中,认为最多可以连接8个地址,每个地址至多为8位(256字节,2K位)的存储器,基于I2C总线的规范标准,利用起始字节的0位区分读或写操作,利用1~4位指定器件编号。这样,就可以指定接收数据的器件。然后接着的第2字节是存储器地址,第3字节以后为数据。

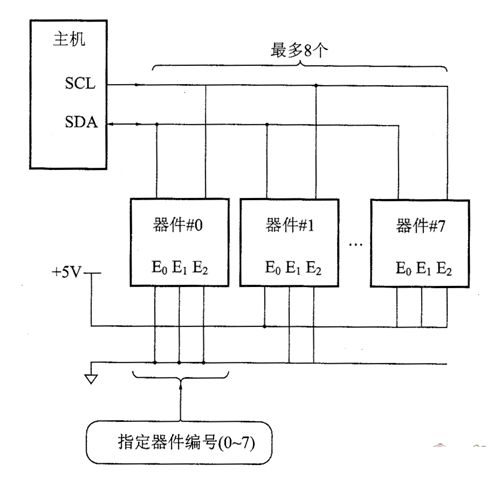

       图1 I2C总线对应的存储器与主机的连接

      因为可以连接地址为8位(256字节,2K位)的8个器件,因此总线上的最大存储器空间为16K位。这样的空间容量已不能满足目前的需求,容量不足的情况逐渐增多。为此,将地址字段设置为2字节,将PC总线扩展做成最多可连接8个64KB(512K位)的存储器,这样一般就可应用于超过16K位容量的EEPROM上。由于存储器空间最大为512KB,从12 C总线的传输能力上看,这个程度应该足够了。

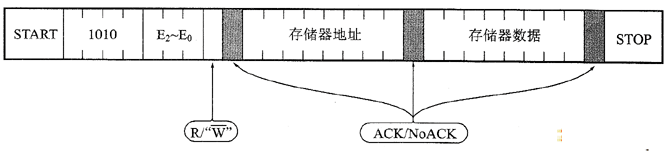

            图2 I2C总线的存储器存取操作示例
