  • I2C总线对应的存储器
    http://www.ic72.com 发布时间:2008/11/19 14:11:36

      I2C总线是Philips公司所提倡的两线式的简单接口。它不但应用于EEPROM,而且还应用于LCD驱动器以及RAM、I/O端口等。I2C总线上不但能连接若干个从属控制器,还可以连接多主控器,因而可以在总线上连接多个主机,共享该总线。总线速度由Version1.0所定义的标准模式(最高时钟为100kHz),再加上快速模式(至400kHz),提高到1998年上市的Version2.0的3.4Mbps速度。由于我们所举出的实例M24C01等是基于版本Version1.0的,因此时钟速度最高至400kHz

      I2C总线上数据的传输单位为8位。因为在发送完8位的数据后,接收方将返回1位的状态值(ACK/NoACK),因此PC总线是以共计9时钟周期为一个传输单位的。

      I2C总线传输的流程如图所示。在I2C总线上,从起始条件到结束条件是-个传输操作的单位。通过在通常的数据传输中设置不出现在总线工作模式中的起始/结束条件,可以避兔总线上因为其他器件传输的数据所造成的误操作。

      图 I2C总线的数据传输流程

      起始条件之后,开始进行传输的起始字节的格式如表3.5所示。最低位是用于区分读/写操作的,前7位是规范上称为“从地址(Slave Address)”的字段,从名称上猜测是希望在此指定总线上的S从地址编号(0~127),但事实上该字段也包括指定目标类型。

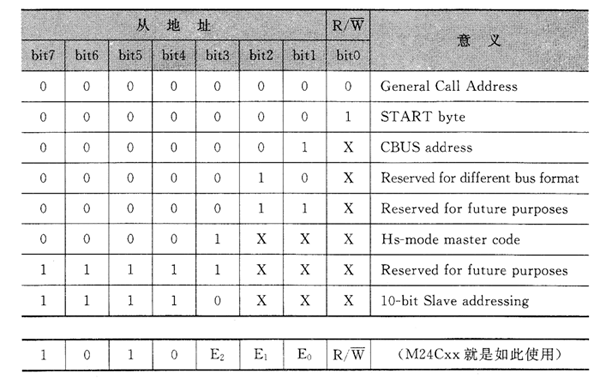

      表 I2C总线起始字节的格式

      正如M24C01等在表中所表示的那样,地址字段的前4位(位7~4)是“1010”时,表示为目标对象,紧接着的3位作为器件编号来使用。

      我们并不是要故意略去I2C总线的介绍,只是想将内容限定于I2C总线在M24Cxx系列的使用方法上。
