磨损检测传感器用于检测汽车制动器摩擦片的磨损情况。安装在制动蹄摩擦片上的传感器如图1所示。摩擦片磨损情况的检测方法有两种，当制动蹄摩擦片超过磨损允许的限度时，一种方法是使磨损检测传感器本身被磨损，另一种方法是使其接触磨损检测传感器。

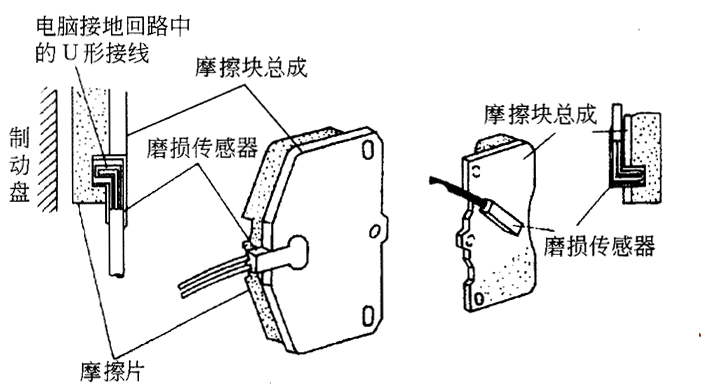

　　图1 磨损检测传感器的安装位置与结构

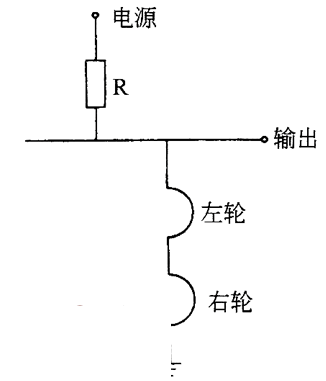

　　磨损检测传感器在盘式制动器上的安装情况如图2所示。磨损检测传感器用一个安装在摩擦片中的U形金属丝检测，U形金属丝的顶端就处在制动器摩擦块的磨损极限位置上，制动器摩擦片没有磨损到极限位置时，输出电压为0，当摩擦片磨损到规定限度时，U形金属丝部分被磨断，电路断开，这时输出电压为高电平，异常信号输人电控单元中或通过电阻R接通报警电路，使灯泡点亮，图3为磨损检测传感器工作电路。

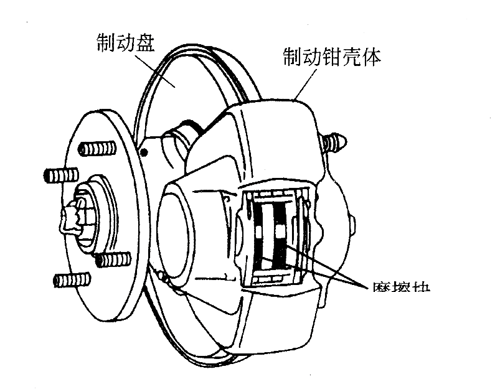

　　图2 磨损检测传感器在盘式制动器上的安装状况
