电阻—集成电路式电流传感器的功用是用来检测尾灯、牌照灯、制动灯及前照灯是否断丝。当出现故障时，传感器点亮报警灯通知驾驶人员。

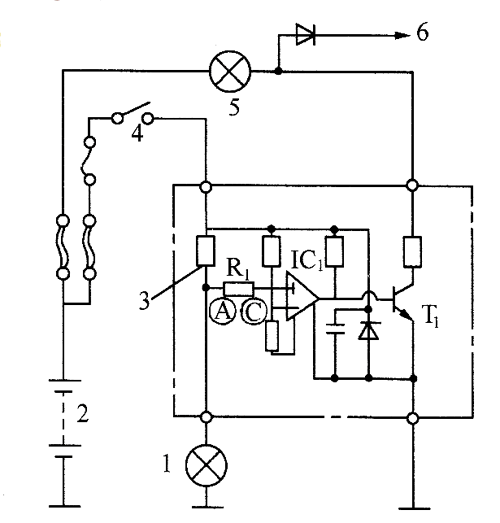

　　灯具断丝检测电路如图所示。电路内部有比较放大器IC1，这是专用检测断丝的集成电路，C点处有基准电压形成。正常情况，电流检测电阻R，上的电流要大于基准电流，A点电压低于基准电压，比较放大器IC1的输出为0，晶体管T，截止，报警灯不亮。

　　当出现故障时，电阻R1上的电流减小，A点电位升高并高于基准电压，这时，比较放大器IC1的输出为1，晶体管T，的基极中有电流通过，T1导通，报警灯点亮，表示已经出现故障。
