（1）EGR监测温度传感器的识别

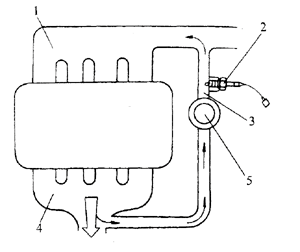

　　EGR监测温度传感器安装在EGR阀的下游，如图1所示。在EGR系统中排气歧管排放气体中的部分气体再循环 到进气歧管中，这一部分就由EGR阀控制。要保证EGR阀门系统工作正常，必须由EGR监测温度传感器时刻监 视它的工作。在排放法规中，已强制要求安装EGR监测温度传感器，以监视EGR阀的工作状况，减少汽车尾气 中NO，的含量。

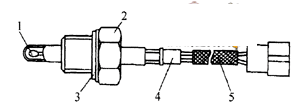

　　EGR监测温度传感器用热敏电阻制成，它的结构如图2所示。EGR监测温度传感器的作用就是检测EGR阀下游 的再循环气体的温度变化情况，以此来监视EGR阀的工作状况。在一般工况下，EGR阀附近废气温度为100～ 200℃；高温、重负荷时为300～400℃；不工作时为50℃左右。


            图1 EGR监测温度传感器的安装位置                                                                                             图2 EGR监测温度传感器的结构
1进气歧管，2-EGR监测温度传感器；3-EGR管路；4-排气歧管；5-EGR阀                                    1热敏电阻；2紧固螺帽（M10×1.25）；3垫圈，4辅助环；5连接导线

　　　（2）EGR监测温度传感器的检测

　　当EGR系统发生故障导致没有废气再循环时，其原因可能是EGR监测温度传感器连接电路断路或短路；EGR控 制系统发生故障，引起系统停止工作；EGR管路中的沉积物堵塞了通路。这时应检查EGR监测温度传感器的电 阻与温度的关系。

　　在检查时，应拆下EGR监测温度传感器，用专用设备加热，其电阻值应随温度的升高而下降，应符合表规定值，如果与规定值相差很大，则应更换EGR监测温度传感器。

　　表   EGR监侧温度传感器的温度特性
