故障现象：上海别克陆尊轿车发动机故障灯常亮。

　　故障诊断与排除：先用检测仪读取故障码，读取一个故障码为P1639，其含义是5V参考2电路有故障。该电路为发动机控制单元、空调系统压力传感器及燃油箱压力传感器提供5V的参考电压。发动机控制单元检测该电路的电压应为5V，一旦发现电压超出正常范围10s以上，发动机控制单元将设置P1639故障码：并亮起发动机故障灯。

　　试清除故障码：无法清除。电路图如图所示。经分析，认为故障的原因是：发动机控制单元故障、空调压力传感器故障（在上海通用目前生产的车辆上没有安装燃油箱压力传感器，只是留有线束而已，故不会涉及燃油箱压力传感器故障）及线路故障。

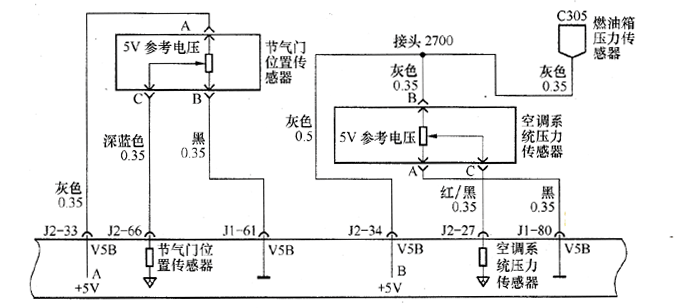

　　图 通用别克陆尊轿车发动机控制单元部分电路图

　　首先测量空调系统压力传感器插头，发现应该为5V电压的针脚B实际电压为12.BV。产生这种故障的原因是：提供5＼I电压的系统控制模块内部故障，以及线路与电源线短接。

　　于是将系统控制模块的连接插头断开，继续测量空调系统压力传感器插头的B脚，电压仍为12.3V，说明系统控制模块正常。该段线束与车身线束是一起布置的，于是将该线束另一端的连接插头C305（位于车辆底部中部偏左）继续断开，以便进—步缩小检查的范围在断开该插头时发现该插头内积满了水，且有的针脚已经布满了绿色的锈迹，此时再测量空调系统压力传感器插头B脚电压为0，将控制模块的连接插头接好，再测量电压为5V，数据正常，从而确定C305插头有故障。

　　对线束插头做除锈防水处理，并清除故障码后试车，故障排除。
