RS422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。图1是典型的RS422四线接口。实际上还有一根信号地线，共5根线。图2是其DB9连接器引脚定义。由于接收器采用高输人阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接lO个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS422支持点对多的双向通信。接收器输人阻抗为4kΩ，故发端最大负载能力是104kΩ＋100Ω（终接电阻）。RS422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XONiXOFF握手）或硬件方式（一对单独的双绞线）实现。

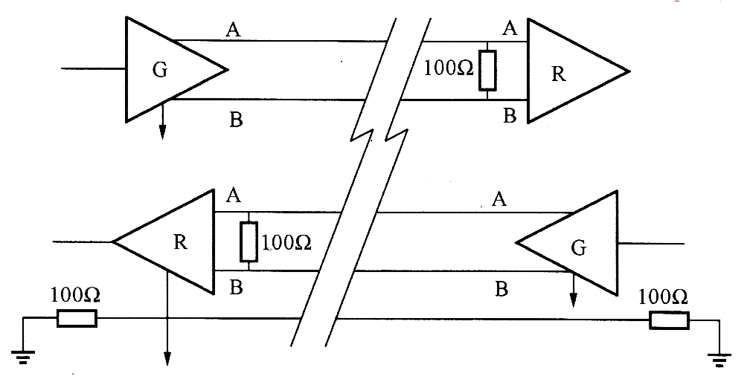

图一

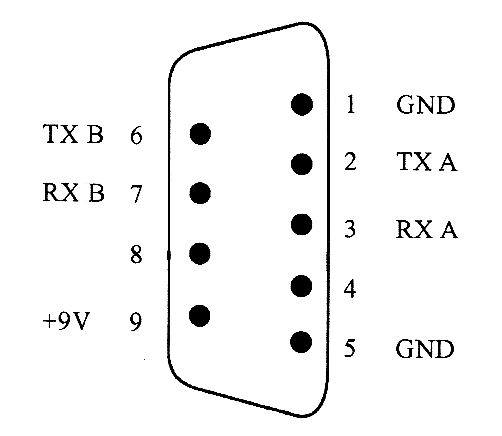

图二

　　RS422的最大传输距离为4000英尺（约1219m），最大传输速率为10Mb／s。其平衡双绞线的长度与传输速率成反比，在100kb／s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100m长的双绞线上所能获得的最大传输速率仅为1Mb／s。

　　RS422需要一个终接电阻，要求其阻值约等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻，即一般在300m以下不需终接电阻。终接电阻接在传输电缆的最远端。
