  • RS422与RS485串行通信接口的平衡传输
    http://www.ic72.com 发布时间:2008/11/13 8:51:08

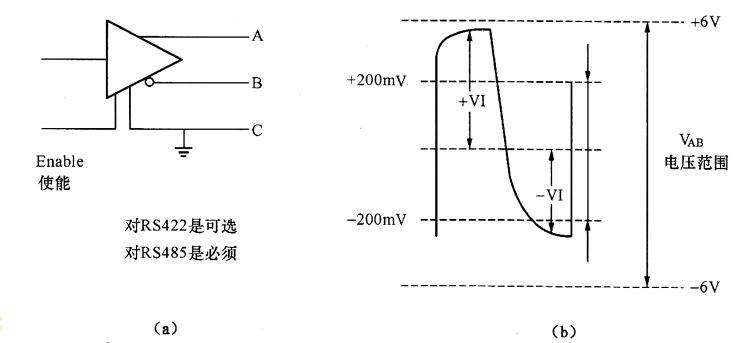

      RS422、RS485与RS232不一样,数据信号采用差分传输方式,也称作平衡传输,它使用一对双绞线,将其中一线定义为A,另一线定义为B,如图(a)所示。

      通常情况下,发送驱动器A、B之间的正电平在+2~+6,是一个逻辑状态;负电平在-6~—2V,是另一个逻辑状态。另有一个信号地C,在RS485中还有一个“使能”端,而在RS422中这是可用可不用的。 “使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时,发送驱动器处于高阻状态,称作“第三态”,即它是有别于逻辑“1”与“0”的第三态。

      接收器也作与发送端相对的规定,收、发端通过平衡双绞线将AA与BB对应相连,当在接收端AB之间有大于+200mV的电平时,输出正逻辑电平,小于-200mV时,输出负逻辑电平。接收器接收平衡线上的电平范围通常在200mV-6V之间,如图(b)所示。
