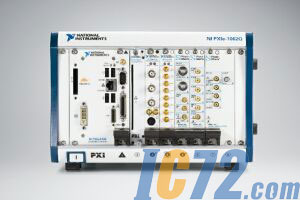

美国国家仪器有限公司(National Instruments，简称NI)与BAE Systems公司、Phase Matrix公司于近日共同发了一款针对军事和商业射频/微波应用的、基于PXI平台的下一代26.5GHz综合测试仪。这款综合测试仪通过整合模块化硬件与平台软件来创建用户自定义的测试测量系统，它属于虚拟仪器的一个分支。新款综合测试仪是以5个兼容3U PXI Express的射频/微波下变频模块为基础而设计的，它拥有从100kHz到26.5GHz的频率操作范围。该产品同时使用了NI公司的PXIe机箱、控制器和中频(IF)数字化仪模块。另外，它支持主机端的LabVIEW图形化开发和硬件FPGA数字信号处理。

    Phase Matrix公司开发的下变频模块，包含射频输入调节模块、微波频段输入、低频输入、本机振荡器和中频输出调节模块。这五个模块组可设置成六个主要的工作模式，它们覆盖了100 kHz至2.9 GHz、2.7 GHz至26.5 GHz和100 kHz至26.5 GHz的频段。这些模块通过前置选择滤波器，可以在2.7到26.5 GHz的频率范围内，对40 MHz和120 MHz带宽的输入信号进行调节。同时，它具有一个10dB步进，0到70dB衰减范围的程控衰减器。当搭配使用PXI Express数字化仪与控制器的时候，本机振荡器模块的切换速度将小于1ms，从而可以实现快速的射频/微波的频率转换。这些模块组可以选择工作在21.4 MHz的窄带中频或者250MHz的高带宽中频。另外，这些模块是被设计为与LabVIEW、NI Modular Toolkit与NI Spectral Measurements Tookit配合使用的。
