对于BIFRED和BIBRED转换器来说，储能电容CB既是PFC级转换器的输出滤波电容，也是负载级转换器的输入电压源。在恒频下轻载工作时，负载电流下降，开关管的导通时间ton和占空比Du减小，但负载级转换器的电压调节作用使U。保持不变；则由式（8－40）可知UB将增大。

　　将式（8-42）、式（8－43）代人式（8－37），可以得到UB的估算式如下

　　由式（8-44）可知，在轻载情况下或输人电压增高、工作频率降低时，UB都将升高。

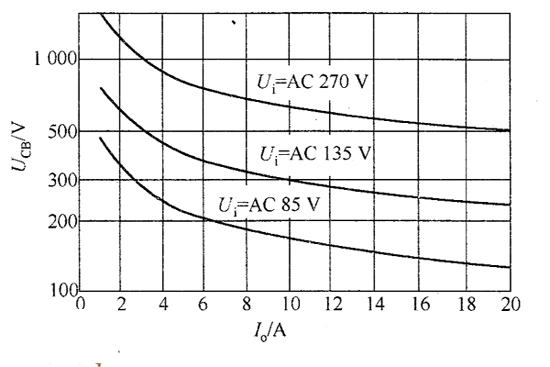

　　根据式（8－44）的计算可以得到BIFRED转换器储能电容CB的电压应力曲线UB＝f（I。，ui），如图1所示，Ui表示市电电网交流输人电压的有效值，Κ＝10，U。＝5V，fs＝50kHz，L1＝170 μH．

　　

　　图1 BIFRED转换器储能电容CB的电压应力曲线，UB＝f（I。，u）
