  • BIFRED转换器的主电路结构
    http://www.ic72.com 发布时间:2008/10/13 10:25:28

      图1所示为一个DOM Boost PFC转换器和反激转换器组合而成的两级转换器,通过储能用的大容量电容%并联耦合,分别由PWM开关S1、S2控制。Boost转换器工作在DCM模式,具有功率因数校正的功能,开关的控制只是用来调节输出电压。

      可以将Boost PFC转换器和反激式转换器集成为单级,以省去反激式转换器中的开关S2,将变压器初级电路稍加改变。例如,把储能电容CB改成串接,把开关S1置于二极管D1之后,并改变变压器初级绕组的极性等,就形成了单级BIFRED转换器。其主电路如

      图2所示。功率因数校正与输出电压调节两部分共用一个开关管S1。

    DCM Boost PFC转换器和反激式转换器组合而成的两级转换器电路图

      图1 DCM Boost PFC转换器和反激式转换器组合而成的两级转换器

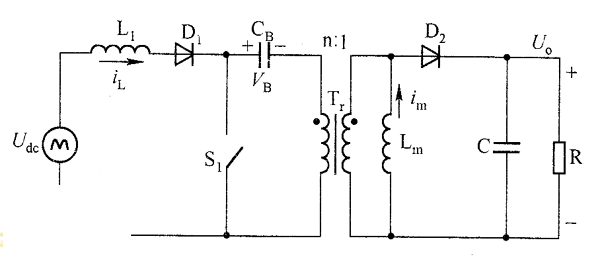

    BIFRED转换器主电路图

      图2 BIFRED转换器主电路

      BIFRED转换器虽然是单级,但分析时可以分别考虑PFC转换器和负载转换器的功能。

      (1)PFC转换器。DCM升压转换器由输人电感L1、二极管D1、开关管S1,储能电容CB组成PFC转换器,储能电容CB是一个关键元件,它既是DCM Boost转换器的输出滤波电容,也是CCM反激式转换器的输入电压源。
