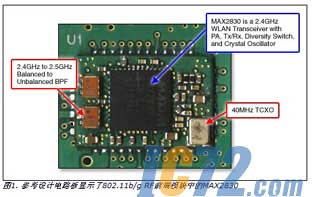

该模块使用了高度集成的MAX2830RF收发器。它是完整的RF前端方案，符合WLANIEEESM802.11b/g标准。发送器传输54MbpsOFDM802.11g信号时，可提供大于15dBm的Tx功率，并能保证EVM<5.6%。接收器在54MbpsOFDM802.11g信号下的灵敏度可达-74.5dBm，并能保证IQ信号的EVM<9%。

    MAX2830是单芯片、单频、DualMode直接变频收发器，设计用于2.4GHz802.11b/g(OFDM和CCK)WLAN应用。器件集成了实现RF收发器功能所需的全部电路：PA、T/R开关、天线切换开关、LNA、50Ω匹配元件、Σ-Δ分数合成器、晶体振荡器以及独特的I/Q幅度和相位误差校准电路。器件为接收器和发送器集成了完整的片上滤波器，从而省去了外部SAW滤波器。基带Tx和Rx滤波器经过优化，能够满足802.11gIEEE标准。仅需一个额外RF滤波器和少量无源器件即可构建完整的802.11b/gWLANRF前端方案，以较小的外型尺寸和较低的成本，提供优异的性能。

    关键设计特性：

    -级联接收噪声系数为6dB

    -10kHz偏移时，具有-95dBc/Hz的低相位噪声

    -802.11g54MbpsOFDM信号下，接收灵敏度为-74.5dBm时的RxEVM

    <9%

    -接收增益控制范围为95dB(32dBRF和63dBBBVGA)

    -以15dBm输出功率传输802.11g54MbpsOFDM信号时，TxEVM<5.6%

    -发送增益

    -控制范围为25dB

    -支持满量程802.11b/g数据输率

    -小尺寸11mmx16mm

    -低BOM成本
