在放置元器件之前，需要预先将元器件所在的库加入到当前设计项目中。如果加入过多的库，将会占用较多的系统资源，降低程序的执行效率。通常只加入必要而常用的库，其他特殊的库需要时再加入。

　　Protel常用的原理图库主要有两个：一是Miscellaneous devices．lib，包含电阻、电容、电感、二极管、三极管、开关和插针等基本元件；二是Prote1 DOS Schematic Libraries，包含常用集成运放、常用数字集成电路，以及Intel等公司的基本器件。

                                                           　添加元器件库的步骤如下：

　　（1）单击Explorer中的Browse Sch选项卡，选中Browse栏中Libraries，然后单击Add／Remove按钮，屏幕将出现如图10－9所示的“元器件

　　库添加、删除”对话框。

　                                                         图10－8 设置设计环境　

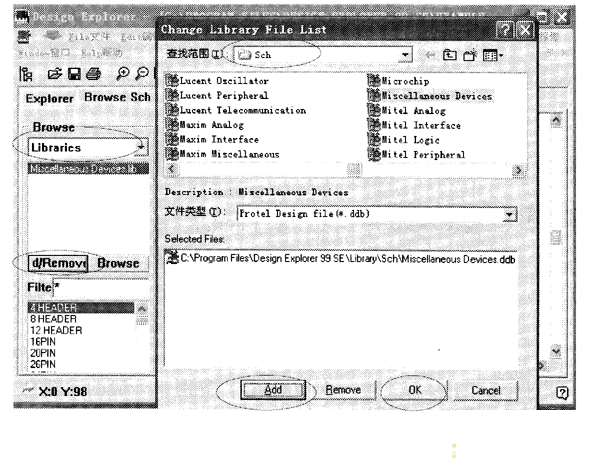

                                               图10－9 “元件库添加／删除”对话框

　　（2）选取所需要的元器件库文件，然后双击鼠标或选中后单击Add图标加入，此元器件库就会出现在Selected Files框中。如果需要删除元 件库，选中单击Remove即可。

　　（3）单击Ok按钮，完成元器件库的添加。
