电路原理图主要由元器件、电气连接作用的连线、网格标号等组成的。放置元器件有以下两种方法：

　　（1）直接从设计库管理器窗口左边的元器件列表中选取元器件（图10），单击Place，此时鼠标上粘有元器件，移动到原理图上的合适 位置，单击鼠标左键放置。在鼠标移动过程中，可通过以下功能键对元件的位置、方向等进行调整：

　　●空格键：元器件逆时针90°旋转

　　●X：元器件以X轴翻转

　　●⒕元器件以y轴翻转

　　元器件放置完成后，右击鼠标退出放置工作。若要删除元器件，则单击需要删除的元器件，在出现虚线框后，按delete键进行删除。若需要再移动元器件，则单击左键两次（不是双击）移动，或者按住鼠标左键不放，进行拖动。

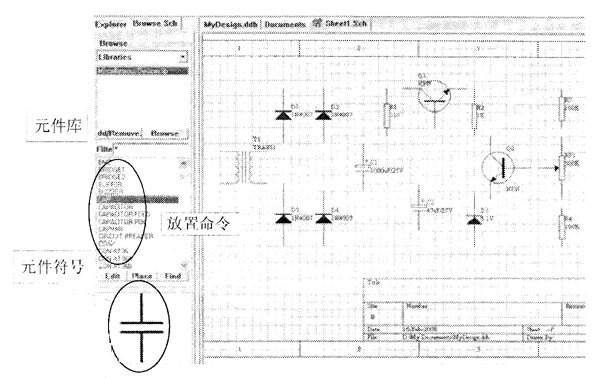

　                                                         图10 放置元件

　　（2）通过菜单Place→Part放置元器件，如图11所示。Place Part对话框包括以下

　　几个设置项：

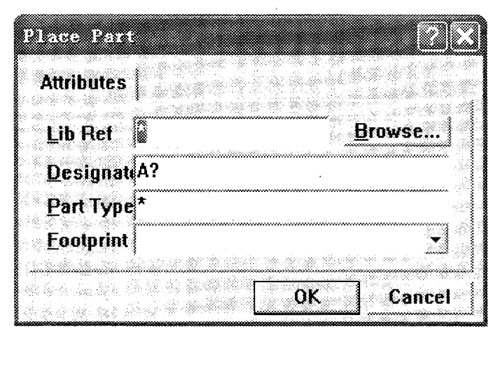

                                                   图11 Place Part对话框

　　●Lib Ref：在元件库中定义的元件名称

　　●Designator：设计位号

　　● Part Type： 设计参数

　　●Footprint：封装形式

　　需要注意的是，电源符号（VCC）与接地符号（GND）有别于一般的元器件，需要通过菜单Place→Power Port放置，这时编辑窗口中会有一个随鼠标指针移动的电源符号，按Tab键，即出现如图l2所示的Power Port对话框。在对话框

　　中可以编辑电源属性，Net栏用于修改电源符号的网络名称，Style栏用于修改电源符号显示类型，在Style下拉列表中有多种类型可供选择。Orientation用于修改电源符号放置的角度。

　　vac和GND也可以通过菜单View→ToolBars→Power Objects调用，在弹出的电源工具栏（图13）中选择所需要的电源符号即可。
