XILINX提供的Core GENERATOR是一个完整的设计工具，既可以单独运行，也可以在ISE 10.x设计工具内执行。下面以在ISE 10.x环境下生成一个双口块存储器为例，说明如何使用CoreGen。

　　（1）启动ISE 10.x设计工具[Project Navigator]窗口，打开设计文件DEMO.npl。

　　（2）选择[Project]→[New Source...]命令。

　　（3）选择[IP（CoreGen ＆ Architecture Wizard）]文件类型，输入文件名“blockRAM－ DEMO”，如图1所示。

　　图1 选择创建文件的类型

　　（4）单击【下一步】按钮，选择双口存储器【Dual PORT Block MEMORY）选项，如图2所示。

　　图2 选择双口存储器选项

　　（5）单击【下一步】按钮，然后单击【完成】按钮。启动CoreGen生成工具，在弹出的窗口中定义部件的名称为“dual＿ram”，如图4所示。

　　（6）双口存储器的参数分为4个设置窗口，根据设计要求需要分别设置。如果在某个参数设置窗口中直接选择Generate的话，将采用默认参数值。双口存储器的参数包括宽度、深度、读／写方式，以及是否需要初始化文件等。设置完成后，单击【Generate】按钮生成工具将产生双口存储器并添加到工程中，文件名为“dual＿ram．xco”。

　　（7）在菜单栏中选择【 File 】→【Language Templates...】命令。

　　（8）在【Language Templates】设计模板窗口中打开CoreGEN，将会出现【VERILOG ComponentInstantiation】和【VHDL Component Instantiation】两种语言的例化说明。根据设计需要，打开被例化的设计模板。

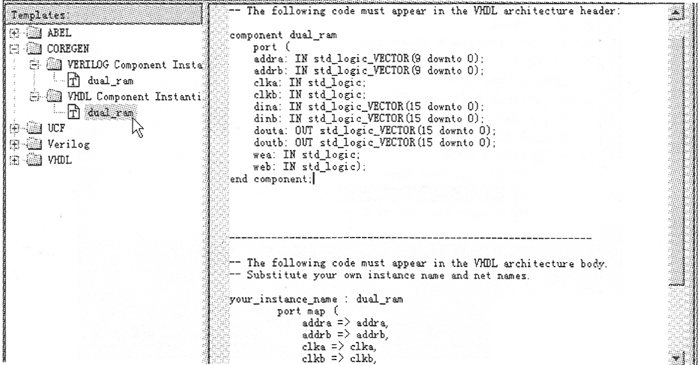

　　（9）打开【VHDL Component Ittstantiation】中的duarl＿am文件，在该文件中将有详细的模块例化描述，如图5所示。根据这些说明，分别将模块添加到源设计文件中。

　　图4 双口存储器的参数设置窗口
