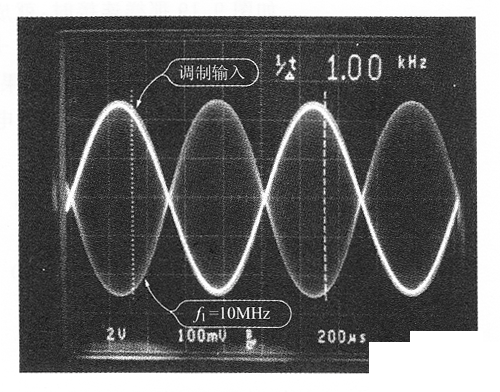

DBM有各种各样的应用。图是平衡调制电路的例子。这里，在平衡变压器T，的中点通过1kΩ电阻，给予调制信号(0～±5V左右)。照片2是平衡调制波形，其中ch1的粗线表示1kHz、10Vp-p的调制波，而ch2表示被10MHz调制的高频信号。

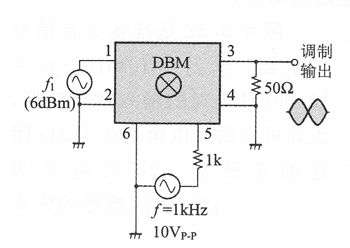

　　图1 使用DBM的平衡调制电路

　　图2 平衡调制波形

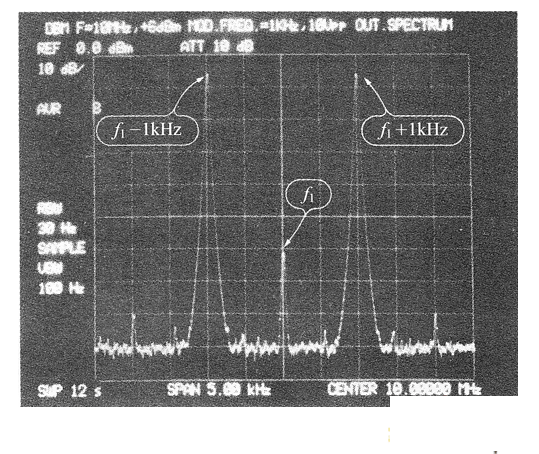

　　图3是图1的平衡调制波形的频谱。f1＝10MHz是载波信号，电平变为-55dB(这里称为载波抑压度)。一方面，由于调制波为1kHz，所以输出可变换为f1±1kHz，这里称为DSB(双侧波带)波。

　　图3 平衡调制波的频谱

　　图1是给予直流电压代替1kHz的正弦波，实现仅增减f1(可变增益)的动作。

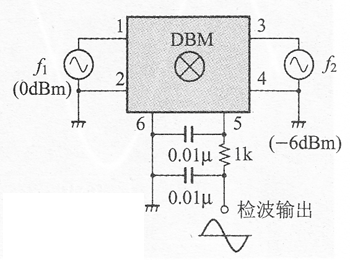

　　如图4那样连接时，就成为了平衡解调，可获得输人频率f1和f2的差值。f1、f2及．f1＋f2等的高频波用低通滤波器除去。另外在相同的电路中，如果f1＝f2，则各自的相位差∮作为cos∮的函数被输出的同步检波电路而动作。

　　图4 平衡解调

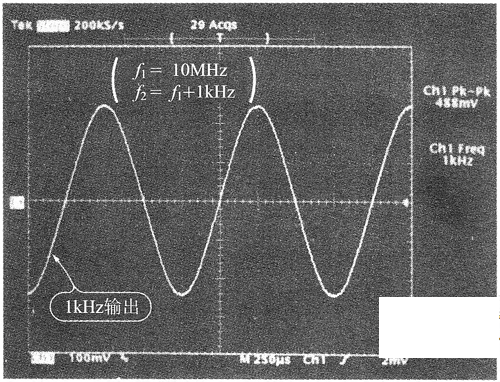

　　图5是准各2台信号发生器，当f1＝10MHz、f2＝10.001MHz时的输人输出波形，正好可得到差值频率在1kHz附近的正弦波。f2的电平为6dB，提高电平时，波形的失真会增加。

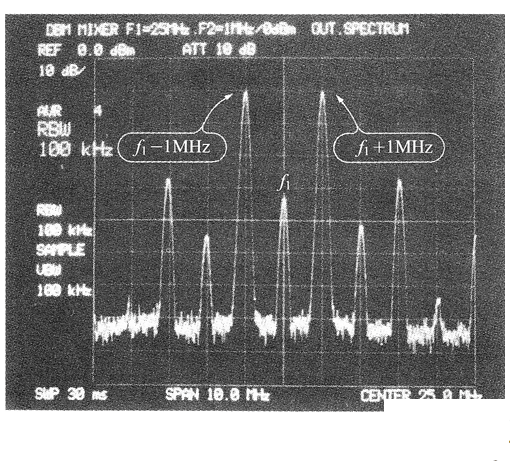

　　最后，为了观察频率混合的动作，使f1＝25MHz(端子1、2)、f2＝1MHz(端子5、6)，输出从端子3、4取出。图6是此时的频谱。其频率被变换成f1＋1MHz(26MHz)和f1-1MHz

　　(24MHz)如果从这些频率屮选择只能通过其和或差频率的高频带通滤波器，则可以实现频率的加法或减法运算．

　　图5 平衡解调电路的输出波形
