  • 使用肖特基二极管的DBM电路的构成
    http://www.ic72.com 发布时间:2008/9/10 10:37:25

      肖特基二极管具有开关速度很快,而且正向电压低,低耦合容量的特征。为活用其高频特性.多使用在DBM (双重均衡混频器)电路中。

      DBM电路的应用有平衡调制、同步检波、混频等.在调制信号上给子脉冲波,进行脉冲调制;给予直流电压调增益电路;在偏压电路上重叠调制信号的振幅调制电路等都很容易实现。图1是典型的应用举例。

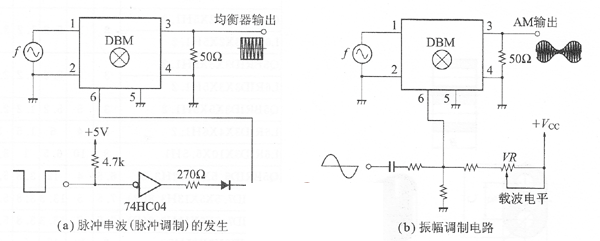

    DBIM代表性应用电路

      图1 DBIM代表性应用电路

      图2是由肖特纂二极管组成的最基本的DBM电路,它由2细平衡器和二极管桥式电路(注意D1~D2的极眭)构成,一般市场上出售的多是封装在如图3所示的金属盒里的

      DBM。这里,我们进行自制,来研究其动作和特性。

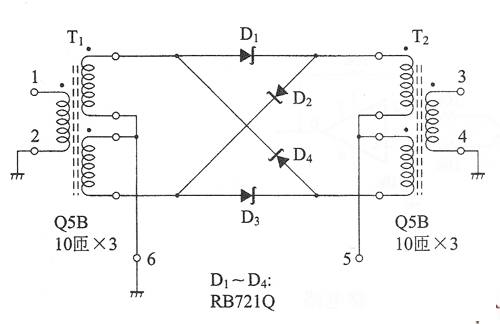

    DBM的基本构成

      图2 DBM的基本构成

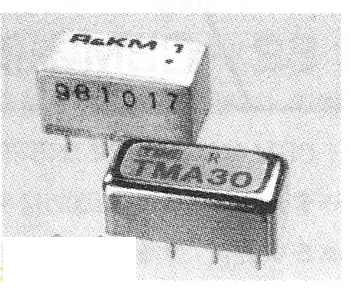

    市场上的DBM例

      图3 市场上的DBM例

      制作方法很简单,准备2个如图4所示的眼镜铁心(Q5S,TDK生产),同时缠绕3根电线(3线绕法),然后不要弄错极性,连接二极管D1~D2。

      平衡变压器的电感由所用的频带域决定,这里没有什么特别的理由,一般绕成10匝×3。

      DBM电路中电路的平衡至关重要。二极管D1~D4、平衡变压器T1、T2的特性都要尽可能相同,我们实验中的二极管并没有进行特殊的选择。

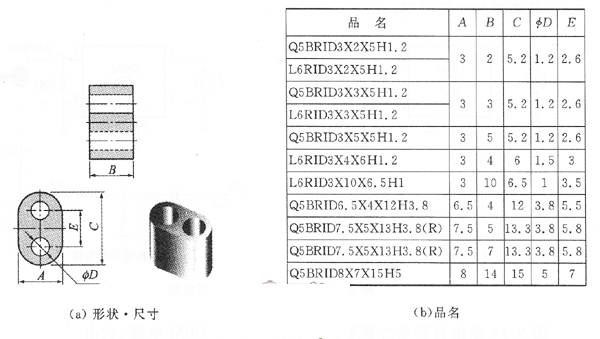

    眼镜铁心例

      图4 眼镜铁心例
