  • 使用差动放大器的高速绝对值电路
    http://www.ic72.com 发布时间:2008/9/10 10:13:25

      使用OP放大器构成了差动放大器。但这种方式受到OP放大器的频率特性的限制。它使用了具有差动输入的音频放大器EL4430和整流电路中的电流环反馈型高速OP放大器OPA644,构成了追求高速化的绝对值电路,如图1所示。

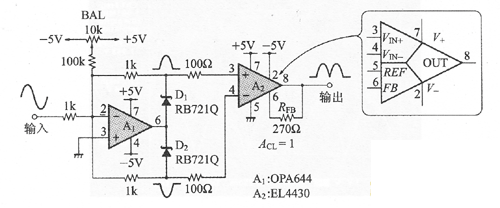

    使用宽带OP放大器的高速绝对值电路

      图1使用宽带OP放大器的高速绝对值电路

      在此电路中附加到EL4430输入端的100Ω的电阻,是为了动作稳定化的。另外,10kΩ的半固定电阻是输人微小信号时调整不平衡波形用的,和原本的动作无关。

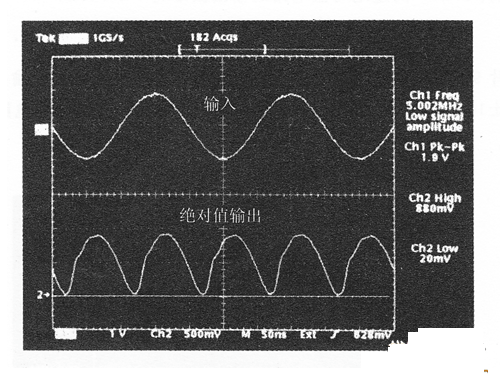

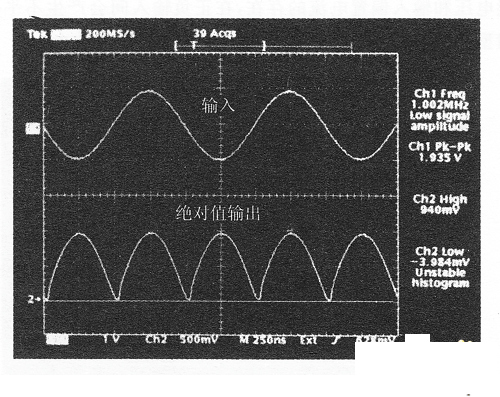

      图2是F=1MHz时的绝对值输出波形,可以说波形很好。而在F=5MHz时,如图3所示输人波形的各峰值上却没有电平差。

    高速绝对值电路的输出波形

      图2 高速绝对值电路的输出波形

    高速绝对值电路的输出波形
