  • OP放大器的开环频率特性
    http://www.ic72.com 发布时间:2008/9/10 10:11:44

      在理想化二极管电路、绝对值电路中,所用的OP放大器的开环频率特性是一个要点。例如所用的频率上限是多少MHz,在其频率下开环增益是多少dB,这都是选择OP放大器时所需要的。

      针对有代表性的OP放大器,在图1所示的电路中测定其开环增益。电源电压为±5V,OP放大器的负载电阻为100Ω。直流增益是2倍,高频时由于旁路电容(4.7μ//0.01μ)而在开环状态下动作。

      图2是测定5种类型的OP放大器频率特性的结果。实际的电压增益,将分别在数据上再加6dB的值(输出端整合为50Ω)。

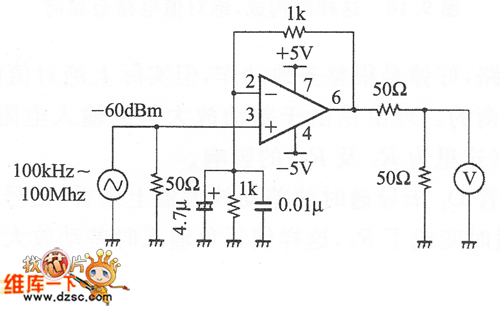

      图1 OP放大器的开环增益测定电路

    OP放大器的开环增益测定电路

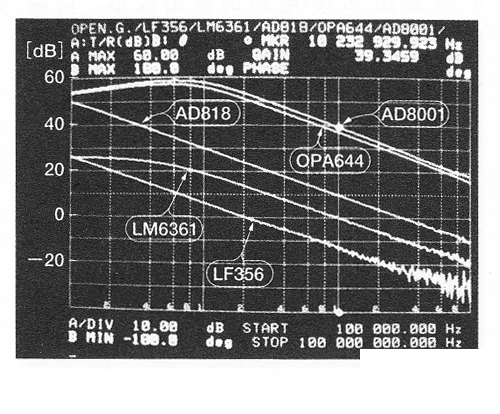

      图2 代表性的OP放大器开环频率特性

    代表性的OP放大器开环频率特性
