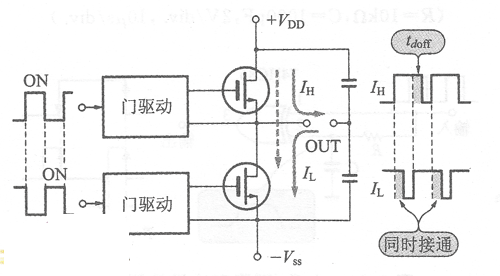

在驱动电动机等的电力开关电路中，采用半桥式及全桥式电路时，必须要注意图1所示的实现推挽动作的设各的断开时间tdOFF的存在。如果推挽动作中的开关元件同时处于ON状态，会出现短路现象，引起设备烧损。所以在使用IGBT时，应设计数μs的空区（死区时间：DT）。

　　图1 推挽大功率开关电路中，为防止同时开关，各个驱动上应具有死区时间

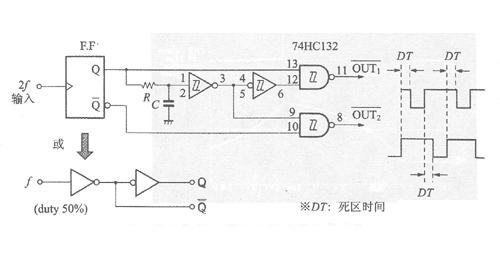

　　图2是由时钟振荡电路的输出产生推挽用输出信号的电，该电路可使OUT1、OUT2的DT部分分离。这种电路的特征

　　图2 死区时间死区时间发生电路

　　是DT通常恒定，输入频率变化，输出波形的负载也同样变化。由于需要延迟电路部分的输人波形的负载为50％，故应以规定频率的2倍作为触发电路的输入。当时钟、负载均变为50％时，就不需要触发电路。

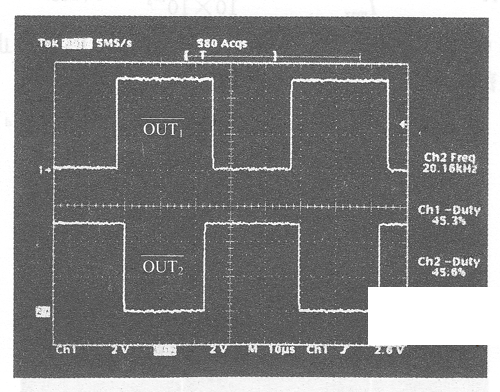

　　图3是为产生约2μs的DT，R＝10kΩ，C＝220pF时各自的输出波形。

　　图3 死区时间发生电路的输出波形
