图1是使用CMOS反相电路（附加施密特触发电路）的延迟电路举例。它适用于因某些原因在信号传达上需要加以延迟时间的场合。

　　这种电路延迟…延迟时间F1，t1和t2几乎由RC的时间常数T＝RC决定。我们必须要正确考虑IC电路的传送延迟时间、输人电容、阈值电压VP、诋等，目前这种电路被正确应用的示例还不是很多。

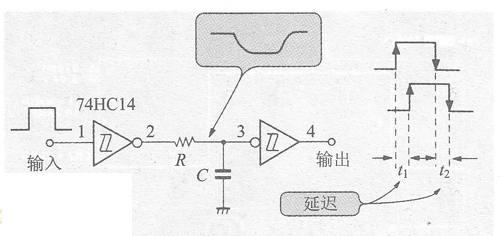

　　图1积极使用RC的延迟电路(时间常数T:T＝CR)

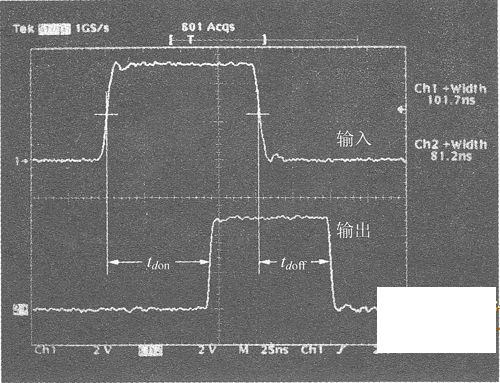

　　图1电路中C＝0pF（IC的输人电容约为5pF）时的输入输出波形。所使用的施密特反相电路74HC14的传送延迟约为11ns（电源电压VDD＝5V），如果仅从延迟时间看，通过2次反相，故延迟时间应为22ns。但实际上tdON≈75ns，tdOFF≈70ns，这是因为电阻R（＝10kΩ）、IC输人电容约为5pF造成的。要想缩短延迟时间，需设计时减小电阻R值，另外，还应注意tdON和tdOFF的时间差（输出脉冲幅度变短）。

　　图2是R＝10kΩ，C＝1000pF时的输人波形和电容C的端子电压波形。在与74HC14阈值电压Vp、VN相当的位置放人标记线。ON的延迟时间为端子电压变为VN以下时的时间（约10ps），OFF的延迟时间为端子电压变为Vp以上时的时间，输出电平在“H”→“L”，“L”→“H”之间变化。

　　图2电路中电容C的端子电压波形

　　（R＝10kΩ，C＝1000pF，2V/div．，10μs/div.）

　　这种延迟电路利用RC的充放电，在T＝RC以下的短输入脉冲内不动作。在应用上应注意短脉冲可去掉噪声。
