  • 色同步选通电路
    http://www.ic72.com 发布时间:2008/9/2 13:37:27

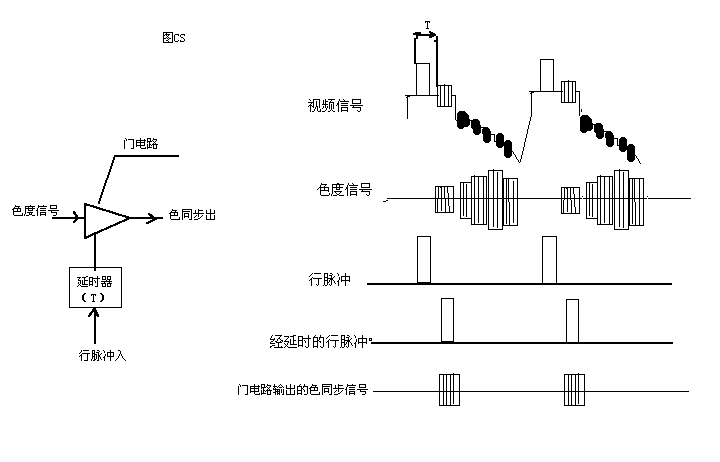

      我们知道色同步信号和色度信号在时间上是不一致的,如图CS所示,所以我们可以利用时间分离的方法来选出色同步信号.这就是色同步选通电路.色同步信号是位于行同步信号后肩的幅载波脉冲串,要将它分离出来须用一个门电路.利用色同步信号和色度信号时间上的差异.平时门电路在关闭状态,当色同步信号到来时才开启,这个门电路须要输入一个门脉冲来实现门电路的关闭和开启.根据上述分析这个门脉冲必须在每一行恰好与色同步信号同时到来,即在时间上与色同步信号是一致的.这样才正好让色同步信号通过,这里的门脉冲一都是用行泥程脉冲,这个脉冲和色同步信号在时间上是不一致的,所以必须要将行泥程用一个延时电对其进行延时使之色同步信号在时间上达到一致.
