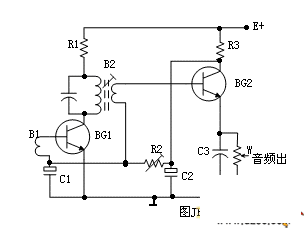

在很多收音机中的检波器普遍都使用二极管，这里我向大家介绍一款三极管检波电路，电路如图ＪＢ－１所示。该三极管检波电路是利用ＢＧ２的基－射极的ＰＮ结来完成检波任务的，自动增益控制电压从ＢＧ２的集电极取出，当输入信号增强时，通过ＢＧ２电流ＩＣ２增大，ＩＣ２的增大使得ＢＧ２的集电极电位降低，这又使末级中房管ＢＧ１的基极电位下降，从而是ＢＧ１的增益下降。调整Ｒ２使ＢＧ１的集电极电流在０．３－－０．７ｍＡ范围内，这时检波管ＢＧ２的静态工作电流约在２０μＡ－－４０μＡ范围内。

　　三极管检波电路有如下特点：

　　１、与二极管相比，在失真系数相当下，其检波效率大大提高，功率增益接近０ｄｂ，而二极管检波器的功率增益约为－２０ｄｂ。

　　２、输入阻抗高，由二极管检波的１－－２千欧提高到２０千欧左右，这可使Ｂ２次级匝数增大，有利于改善ＡＧＣ的控制。

　　３、因为检波管ＢＧ２接成发射极输出器，所以其输出阻抗小约５００欧，只有二极管检波器的１／２－１／３，使其带负载能力增强。

　　４、传输系数高，比二极管检波约大２－３倍，这使末级中放管不容易产生阻塞现象。
