一、前言
气象观测为天气预报和气象科学研究提供准确的情报和资料。随着电子技术及计算机技术的发展，气象资料观测也由早期的人工观测发展为仪器自动观测与记录处理。在自动化气象观测仪器中，各种传感器如气温、湿度、气压、风速风向、雨量等传感器的精度与可靠性指标是极为重要的。随着新器件、新技术的出现，各种气象传感器也在被不断地改进与完善。气温传感器也由早期的模拟电路式发展到现在的集成电路式传感器。为了提高传感器的测量精度和可靠性，采用新的集成器件是好的途径。
ＸＴＲ１０５是ＢＢ（ＢＵＲＲ －ＢＲＯＷＮ）公司生产的自带传感器激励源和内置线性化电路的４￣２０ｍＡ变送器。ＸＴＲ１０５可直接与铂电阻相连构成温度传感器，我们据此设计制作了基于ＸＴＲ１０５的气温传感器，此气温传感器具有较高的测量精度和可靠性。
二、传感器结构
传感器设计中，传感器的外型封装是极为重要的，直接影响着测量的精度和工作的稳定性。
我们设计的温度传感器的外型封装如图１所示。整个气温传感器由温度探头铂电阻、控制线路、外壳、密封接线口等部分组成。铂电阻采用不锈钢封装，不锈钢外壳应与铂电接触良好以保证良好的导热性。为提高系统的抗干扰能力，不锈钢外壳与传输线的屏蔽层相连。
实际安装应用时，为保证测量温场的均匀，铂电阻探头放置于百叶箱内，如图２。
三、工作原理及电路设计
我们设计制作的气温传感器属于电阻式温度传感器。电阻式温度传感器是利用导体或半导体的电阻值随温度变化而变化的特性来测量温度的。由于铂电阻的性能非常稳定，测量精度高，所以在高精度的温度测量和标准测温装置中常使用由铂电阻构成的温度传感器。Ｐｔ１００铂电阻的测温范围为－２００°Ｃ ￣８５０°Ｃ，其阻值与温度的关系为：
（１）－ ２００°Ｃ ＜ Ｔ≤０°Ｃ时，
Ｒ（Ｔ）＝１００ ？［１＋３．９０８０２？１０－３Ｔ －０．５８０２？１０－６Ｔ２ －４．２７３５０？１０－１２（Ｔ－１００）Ｔ３ ］ （１）
（２）０°Ｃ ＜ Ｔ ＜ ８５０°Ｃ时，
Ｒ（Ｔ） ＝ １００（１＋３．９０８０２？１０－３Ｔ －０．５８０２？１０－６Ｔ２ ） （２）
由此可见铂电阻阻值的温度特性存在非线性，这影响了温度测量的精度。
ＸＴＲ１０５集成芯片（其引脚排列如图３）通过ＩＲ１（Ｐｉｎ １）、ＩＲ２（Ｐｉｎ １４）引脚提供两路８００ｍＡ的精密电流源来激励外接的铂电阻。内置的线性化电路对铂电阻温度特性的非线性进行矫正，可达到４０：１的改善。片内仪表放大器增益可通过接在Ｐｉｎ３与Ｐｉｎ４间的外部电阻ＲＧ调节以适应不同的温度或压力测量范围。芯片通过电流环路供电，具有极宽的电源范围，可工作在７．５Ｖ￣３６Ｖ。ＸＴＲ１０５输出为电流信号，可进行远距离传输。由于ＸＴＲ１０５具有的这些优点，我们在气温传感器的设计中选用了它。

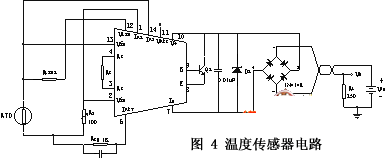

使用ＸＴＲ１０５构成温度测量电路可采用二线制、三线制及四线制，三线制及四线制适合于测温铂电阻距离芯片距离较远的场合。我们选用铂电阻与ＸＴＲ１０５就近连接的方案，故采用二线连接方式，电路原理图如图４。
温度时的电阻值
= 10°C
)≈103.902ＲＴＤ选用阻值Ｒ０ ＝（１００ ±０．１）Ω、允差为Ａ级的铂电阻。ＲＺ选用１００Ω的精密线绕电位器，将其阻值调至９０．１９Ω附近，ＲＧ 选用精度为±０．０２％的精密电阻，ＲＬＩＮ１选用普通４７ｋΩ电阻。Ｑ１选用ＴＩＰ３１Ｃ。１Ｎ４１４８接成的桥路可保证ＸＴＲ１０５的电源极性不反接，稳压值为３６Ｖ的稳压管（如１Ｎ４７５３Ａ、１Ｎ６２８６Ａ等）可对电源浪涌进行抑制，使加到芯片的电压限制在３６Ｖ以内，对电路进行保护。０．０１？Ｆ的电容可降低高频干扰。电路板在制作完成后需做三防处理。
四、气温传感器的调试与标定
１、调试
我们实际调试中发现，铂电阻温度特性在经过ＸＴＲ１０５矫正后的非线性误差很小，可以只根据一点的温度值及输出量进行调整。气温传感器安装完成后，将探头放置于－２５°Ｃ的恒温酒精槽中，使用２４Ｖ供电，在供电回路中串入精密电流表。调节ＲＺ使输出电流为４ｍＡ。
２、标定
将铂电阻气温传感器和标准温度表置于恒温槽中，当标准温度表稳定为ｔｓ（温度实际值）后，在同一试验点连续测量三次气温传感器的输出电流值，同时计算对应的温度值ｔｉ（温度测定值），取其三次的算术平均值作为该点的测定值ｔｉ。误差Ｄｔ ＝（ｔｉ － ｔｓ）的值应满足±０．２°Ｃ的要求。试验点不少于８个。
３、温度传感器热时间常数检查
响应时间是温度传感器的一个重要参数，它反映了测温传感器的滞后能否适应测温要求。响应时间通常用时间常数表示，它是选择传感器的一个基本依据。一般的，温度热时间常数是指一个物体的温度从温度Ｔ１变到温度Ｔ２的６３．２％所需要的时间。
在烘箱外附近空间选择适当一点，将铂电阻温度传感器和风速表置于该位置，开动电风扇并调节位置使该点处的风速为（３±０．３）ｍ／ｓ，测出该点的初始温度ｔ２，ｔ２应在１０￣３０°Ｃ之间。将该铂电阻温度传感器放入烘箱内，以０．７￣１°Ｃ ／ｍｉｎ的速率加温至ｔ１ ＝ ｔ２＋１５°Ｃ后，再继续加温５￣１０°Ｃ，取出并尽快置于烘箱外的已选择点的位置并保持该点风速（３±０．３）ｍ／ｓ，当温度降至ｔ１时开始用秒表计时，降至ｔ２ ＋０．５（ｔ１－ｔ２）时停表，秒表所计ｔ０．５（铂电阻温度阶跃５０％时的时间）的值应满足要求，如我们要求的ｔ０．５＜８０ｓ。
五、实验结果
我们设计制作的气温传感器经国家海洋局北海标准计量中心标定符合项目要求的温度测量范围（－２５°Ｃ￣４５°Ｃ）和测量精度（±０．２°Ｃ）。此气温传感器已在中国海洋环境监测系统的志愿船自动测报仪中使用，使用效果良好。
六、结论
基于ＸＴＲ１０５的气温传感器具有结构简单、可靠性高、调试方便、测温范围广、精度高、传输距离远等优点，有一定的推广使用价值。
依据同样电路原理也可用于水温传感器的制作，不同的是水温传感器在外型封装上应注意密封防水。
