1 概述

　　随着政府机构、各行业/企业各地业务的全面发展，伴随全国信息化技术进步与办公一体化需求的逐步提升，如何快速、高效、安全地管理各基层分支机构的数据、资料，成为越来越多政府机构、各行业/企业系统管理人员的关注重点，由此引发了基层分支机构联网及提速建设的一个新高潮。

　　贵州联通公司于2006年4月承接贵州省农村信用合作社信息网改造工程，为贵州省内各级信用社与营业网点组建内部网络。格林威尔公司针对此项目提出基于MSAP-E6300多业务接入平台的解决方案，经过方案交流、测试和公开招标，此方案最终凭借其出众的性价比、优秀的运维管理能力从多家厂商中脱颖而出，获得贵州联通公司的首肯。本文描述了此项目的背景并详细介绍了MSAP-E6300解决方案，阐述了此方案的特点和优势。

　　1.1 方案需求

　　贵州农信社整体网络为四级结构：省――地市――县――网点，原来采用DDN方案，带宽仅为64K。随着农信社的迅速发展，业务统一管理以及64K的网络带宽已远远满足不了省公司的需要，网络提速改造成为农信社06年信息化建设的一个重点。

　　根据新的建设思路，依照各级网络业务数据传输量大小，省农信社提出网络改造要求：

　　带宽：

　　▲省信用社到各地市联社为2×E1电路专线

　　▲各地市至其下每个县信用社为1×E1电路专线；

　　▲从每个县信用社至营业网点为1×E1专线

　　业务接口：

　　▲营业网点的业务接口为以太网接口

　　▲县农信社对网点方向业务接口为以太网，对地市联社方向接口为E1

　　▲地市以上联社业务接口均为POS接口。

　　贵州联通根据农信社带宽和业务接口要求，结合自身已有移动传输网络的剩余资源，提出专线接入方案的思路：

　　▲从各营业网点就近的基站或机房空闲的E1接口引出电路，使用协议转换器和光电转换器进行协议转换和光纤传输，向营业网点提供以太网接口

　　▲县及县以上联社，由于业务容量较大，直接向客户提供155M STM-1光口接入

　　▲在解决业务接入的同时，要求设备及网络的可靠性，可管理性、建设成本低

　　1.2 传统组网方案及问题

　　以往类似的业务需求，通常采取SDH+PDH+协议转换器的实现模式。即：

　　在基站处安装PDH光端机设备，在农信社网点使用PDH＋转换器或以太网光猫实现以太网转换；而在县级联社安装SDH传输设备提供多路E1端口，再安装集中式转换器设备实现反向转换。

　　固然可以满足基本的业务接入需要，但也面临诸多类似：可管理性差、故障点多、建设成本高等问题

　　■首先：远端PDH光端机及协议转换器无法跨网管理

　　PDH光端机安装在基站，只通过E1通道上传业务数据而无法提供管理信息上报；而普通的协议转换器若进行管理，需要使用成帧方式占用1个64k时隙实现因而降低了业务带宽。

　　■其次：县联社设备较多、接口复杂

　　在此方案中，县联社需安装多台设备实现业务接入和转换，SDH传送设备和集中式协议转换器中间通过多路E1电接口连接，安装复杂、易出故障；对多个厂商的设备也难以进行集中管理。

　　■再有：设备层级多，组网成本高

　　此项目涉及网点数量较多，因而网点至基站这一段的设备成本成为了项目投资的主要组成部分。由于客户网点业务接口均只为以太网接口，相对广泛使用价格低廉的以太网光纤收发器来所，由基站到网点这一段业务接入使用传统的PDH光端机成本较高。

　　2 GW 新一代MSAP-E6300组网方案

　　格林威尔公司根据上述传统解决方案的问题和客户实际业务需求，结合新一代多业务接入平台MSAP-E6300的自身产品特点，为贵州农信社组网推出了一个全新的解决方案，创新性地低成本实现了营业网点的接入和各县支行的业务汇聚。

　　其特点为：

　　■平台集成度高，有效地压缩了网络层级，由此

　　■降低建设成本

　　■减少了系统故障点

　　■减少了开通、测试、维护成本

　　■易于故障定位

　　■具备很强的网络管理能力

　　2.1 组网方案说明

　　2.1.1 总体组网方案

　　省信合社整体组网如下图所示，地市信合社与省信合社的路由器均提供POS接口，因此直接从传输网中引出155M SDH光口即可实现接入。

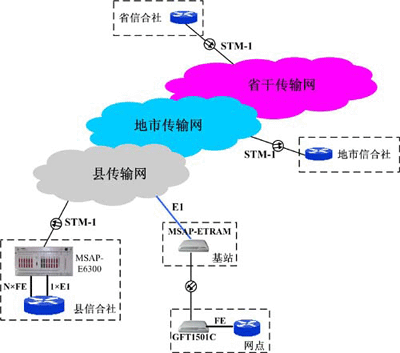

　　图1：总体组网示意图

　　县信合社采用格林威尔公司的机框式多业务接入设备MSAP-E6300，利用其E1电接口盘，提供县信合社路由器与地市信合社路由器间的2M通道。

　　2.1.2 各县信用社与营业网点组网

　　在县信用社与各营业网点间提供基于E1电路的以太网专线，在每网点提供一个以太网接口，在县信用社提供多路以太网接口与分别对应每个网点的业务接口。

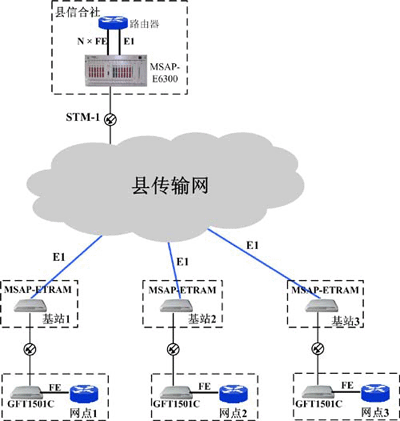

　　图2县信用社与营业网点组网示意图

　　在各基站从原有基站传输设备中引出E1接口，通过格林威尔公司的MSAP-ETRAM协议转换器，直接将业务转换到100Base-FX以太网光接口进行传输。

　　与之对应，在农信社营业网点使用以太网光纤收发器GFT1501C进行以太网光电转换，向客户提供10/100Base-T以太网电接口。

　　而在县信用社，安装MSAP-E6300汇聚设备作为集中式协议转换器使用，通过STM-1光接口接入原有SDH传输网络。使用E6300的协议转换盘进行以太网和E1的反向协转，并提供多路以太网电接口接入到农信社的以太网交换机中进行汇聚，每个以太网接口对应一个远端网点。而县信用社网络的上联接口再接回到E6300的E1电支路盘，通过SDH传输网络传输至市一级信用社。

　　2.1.3 网管方案说明

　　MSAP-E6300设备提供内嵌DCN模块，在传输网中为每台设备分配一个E1通道，可以将多个设备的网管连接盘连接起来，统一进行管理，无需再单独建立DCN。

　　格林威尔公司的Uniview DA网管软件提供对网内所有E6300设备的管理，并通过E6300对远程的MSAP-ETRAM和GFT1501C进行集中管理，能够通过专有的管理协议进行所有远程设备的配置以及告警和性能监控，并可以控制其进行环回测试等。

　　格林威尔公司的Uniview DA为C/S结构，支持分域分权限的管理。在向各地市联通网管中心提供配置、管理界面的同时，还可以向各地市的农信社提供监控界面。农信社的网管计算机只需直接接入E6300的网管接口即可连接至DCN，不需单独建立传输通道。

　　2.2 方案评价

　　2.2.1  方案优点

　　根据多个方案的综合比较，此方案有如下优点：

　　1．设备集成度提高，减少网络层级

　　此方案中，MSAP-ETRAM集成了光纤收发器和协议转换器，E6300集成了SDH光端机和集中式转换器的功能，集成度提高可以有效的减少网络层级。

　　在基站――网点之间只有两级设备，MSAP-ETRAM和GFT1501C，较传统的光端机＋协议转换器方案减少一个层级；同样，在传输网――县支行间E6300直接接入SDH传输设备，而常见的方案则是SDH传输设备提供多路E1接口，然后使用集中式转换器＋以太网交换机＋光纤收发器多个设备级联。

　　2．便于业务开通

　　网络层级减少可以有效的提高设备安装、调试和业务开通的效率。比如，此方案省去了多个E1接口，可以减少焊接和安装E1接口的工作量；利用设备内部的测试功能，可以减少测试和验收的时间。

　　3．便于故障定位

　　在此方案中，在营业网点――县信用社、县信用社――地市信用社和地市信用社――省信用社之间提供的业务均为点对点专线，联通方面并不需要进行业务的汇聚。

　　因此，对于各类故障，可以使用简单的误码率测试、环回测试进行分析，并定位故障点，便于迅速解决网络故障。

　　4．网络管理功能完善

　　Uniview DA网管系统结合E6300提供的DCN,可以对系统内的所有设备进行管理，提供配置管理、告警管理、性能监控和维护管理功能。

　　可以通过E6300系统的交叉连接对业务进行调度，快速完成故障诊断。网管软件支持分域管理，提供业务与电路，告警，拓扑的关联，资源统计等。

　　3 主要产品简介

　　3.1 MSAP E6300

　　MSAP E6300产品为机框式多业务接入平台设备，通过集成多种接入方案，以高性价比实现对现有大客户接入网络的优化，实现对用户需求的按需提供；通过增加多种保护手段，业务的测试能力，内嵌DCN网络以及Univew DA网管平台的等技术，大大提高运营商的运营维护效率。

　　1. 产品特点

　　o 可提供E1，以太网，V.35，转换器等多种业务

　　o 可提供PDH、MC（光纤收发器）、SDH、EPON等多种光纤接入方式

　　o 提供STM-1上联接口，实现接入网与城域网无缝联接

　　o 节省大量占用的DDF资源和机房空间

　　o 提供以太网业务汇聚功能，支持GFP、虚级联、LCAS等技术

　　o 提供标准SDH设备便利的管理与维护能力

　　o 通过系统的交叉连接对业务进行调度，快速完成故障诊断、业务恢复

　　o 对设备进行软件在线自动升级，数据库的上下载

　　o 完善的离线测试系统，支持业务质量的报表打印

　　o 内嵌可管理DCN，节省DCN自建投入，支持多网关自愈

　　o Unview DA网管平台实现分域管理，提供业务与电路，告警，拓扑的关联，资源统计等

　　o 支持1+1光纤保护，1+1通道保护，1+1跨盘保护

　　o 提供线性复用段保护、线性VC保护功能、子网连接保护，实现快速保护倒换

　　o 兼容GW A/E/MC（光纤收发器）系列远端，在客户已有投资基础上实现系统的平滑升级

　　o 支持未来业务升级，符合传送网向ASON网络的演进，支持边缘网的全光接入

　　2. 基本配置

　　o 机框E6300

　　o 上联接口盘OMU

　　o 网管连接盘NCU

　　o 主控盘NMU

　　o 电源盘PWU

　　o 风扇盘FAN

　　o 机框

　　o 上联盘

　　o 控制盘

　　o 网管连接盘（选配）

　　o 电源盘

　　3. 扩展配置

　　o PDH光支路盘OTU－PDH－A

　　o E1电支路盘ETU－E1

　　o 以太网电支路盘ETU－FE

　　o 以太网光支路盘OUT－MC100

　　o 协议转换盘ETU－ETRAM

　　3.2 MSAP-ETRAM

　　MSAP-ETRAM以太网转E1协议转换器是提供快速以太网和E1接口转换的通信设备。此设备提供一个E1接口、一个10/100Base-T以太网接口和一个100Base-FX以太网光接口。

　　基本特性

　　o 支持远程管理，支持对端光纤收发器设备的管理

　　o 支持802.1Q VLAN

　　o 支持最大以太网数据帧长1536字节

　　o 支持成帧/非成帧传输

　　o 支持端口性能监控

　　o 1×E1接口

　　o 1×10/100Base-T以太网电接口，支持Auto-MDI/MDI-X

　　o 1×100Base-FX以太网光接口，可与远端标准以太网光纤收发器对接，可管理格林威尔公司GFT1501C系列光纤收发器

　　4 总结

　　格林威尔公司MSAP-E6300多业务接入平台产品配合多种板卡和远端设备，除作为集中式接入设备实现大客户综合接入以外，还可根据不同组网应用进行灵活配置，支持类似贵州农信社项目的集团客户组网应用。MSAP-E6300系列产品提供的SDH上联接口、内嵌DCN等功能可以有效减少网络层级，提高网络运维能力，提升电信运营商客户服务能力。
