日前，德州仪器|仪表 (TI) 宣布推出一款面向便携式电子产品的 3 MHz 开关模式电池充电管理集成电路 (IC)，使其可通过适配器或 USB 端口进行充电。与典型线性充电器相比，这款微型 2 毫米 x 2 毫米开关模式充电器bq24150，不仅可大幅缩短充电时间，降低功耗，而且还可将板级空间减少一半。

 　　bq24150 完全符合 USB 充电标准。该器件可实现 92% 高峰值效率，同时还支持高达 900mA 的 USB 电池充电电流，这既有助于加速充电速度，又不会超过 USB 标准所规定的 500mA 最高输入电流限制。此外，与线性充电技术相比，bq24150 还可大幅降低功耗，从而使其理想地适用于高性能与超小型应用。

　　TI 负责电池充电管理产品的经理 Masoud Beheshti 指出：“USB充电之所以越来越普及，主要是缘于微型 USB 5V 连接器接口的标准化、低效率 AC/DC 适配器使用的减少以及最新的中国充电技术规范的实施等的推动作用。全球现已有数十亿台便携式设备采用 USB 电源|稳压器端口，加上TI新型高效开关模式充电器的推出，不仅可实现 USB 端口快速的再充电，而且还可大幅降低充电时的散热量，从而帮助消费者每年节省数百万瓦特的功耗。”

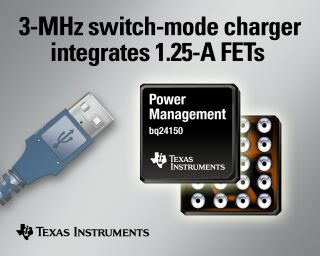

　　集成 1.25A FET 的 TI bq24150 器件是最小型 I2C 可编程降压充电器解决方案，可为智能电话、便携式媒体播放器以及其它消费类电子产品的 USB 供电应用提供最佳电池充电性能与设计高灵活性。这款 3 MHz 充电器仅需使用微型 1 uH 电感器与小型陶瓷电容器即可正常工作，从而实现了 7.6 毫米 x 10.4 毫米的外形尺寸解决方案。此外，bq24150 还可支持反向升压 USB 移动 (OTG) 模式，生成供电电压，从而无需其它分立组件便可为插入微型 USB 端口的配件供电。

　　该器件友好型 USB 启动序列可确保充电 IC 自动启动，有助于完全放电电池的充电。此外，bq24150 还支持输入电流感测技术，并可通过 I2C 通信接口提供多种可编程充电参数。

　　bq24150 的主要技术特性：

• 符合 USB 标准的微型 USB/AC 适配器电池充电器，支持反向升压模式工作，可通过 USB OTG 生成 5V 总线电压；
• 具有 3 MHz 开关频率的同步脉宽调制 (PWM)；
• 高效转换：峰值效率高达 92%；
• 最小型的开关模式充电解决方案：采用 2 毫米 x 2 毫米封装、 1 uH 芯片电感器以及低值陶瓷电容器；
• 绝对最大输入电压为 20 V，工作电压为 6V；
• 输入电流限制精度可精确到 ±5%，稳压精度为 ±0.5%；
• 通过传输速率高达 3.4 Mbps 的 I2C 通信接口提供可编程充电参数；
• 支持复位控制的安全定时器；
• 支持短路、过压及热保护功能。

　　供货情况

　　bq24150 现已开始批量供货，可通过 TI 及其授权分销商进行定购。该器件采用20 焊球、2 毫米 x 2 毫米芯片级封装。
