分为检测、报警、监控等几种类型。

    1、电源电路

    一般气敏元件的工作电压不高(3V～10V)，其工作电压，特别是供给加热的电压，必须稳定。否则，将导致加热器的温度变化幅度过大，使气敏元件的工作点漂移，影响检测准确性。

      2、辅助电路

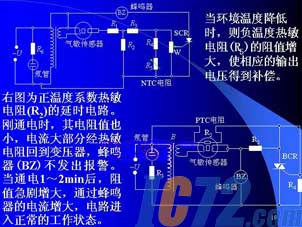

    由于气敏传感器元件自身的特性(温度系数、湿度系数、初期稳定性等)，在设计、制作应用电路时，应予以考虑。如采用温度补偿电路，减少气敏元件的温度系数引起的误差；设置延时电路，防止通电初期，因气敏元件阻值大幅度变化造成误报；使用加热器失效通知电路，防止加热器失效导致漏报现象。下图是一温度补偿电路:

    3、检测工作电路

    这是气敏元件应用电路的主体部分。

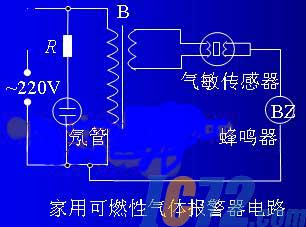

    下图是设有串联蜂鸣器的应用电路。随着环境中可燃性气体浓度的增加，气敏元件的阻值下降到一定值后，流入蜂鸣器的电流，足以推动其工作而发出报警信号。

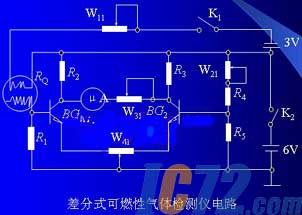

    下图是差分式可燃性气体检测仪电路原理图。

    在此电路中，BG1、BG2的参数应力求一致，最好选用差分对管。采用这种差分电路，检测气体的灵敏度可达100 ×10－6。

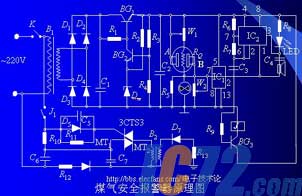

    下图是家用煤气(CO)安全报警电路。

    一部分是煤气报警器，在煤气浓度达到危险界限前发生警报；另一部分是开放式负离子发生器，其作用是自动产生空气负离子，使煤气中主要有害成分一氧化碳与空气负离子中的臭氧(O3)反应，生成对人体无害的二氧化碳。
