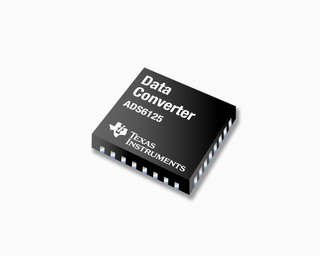

ADS6125(单通道)和ADS6225(双通道)均为具有可选并行DDR LVDS或CMOS输出的高性能ADC。这两款器件可支持正弦、LVCMOS、LVPECL、LVDS时钟输入和低至400mVPP的振幅。它们的工作电压为3.3V。其应用范围包括:无线通信、医学成像、软件定义射频、便携式测试、高端视频以及雷达制导。性能特点:最高采样速率为125MS/s;12位无丢失码精度;3.5dB粗略增益以及高达6dB的可编程精细增益,以实现对SNR/SFDR值进行折中平衡;可支持正弦、LVCMOS、LVPECL、LVDS时钟输入以及低至400 mVPP的时钟振幅;时钟占空比稳定器;可支持外部参考的内部参考;参考设计无需外部去耦;可编程输出时钟位置和驱动强度,以简化数据采集;3.3V模拟电源|稳压器和1.8~3.3V数字电源。
