引言

    近年来,近距离无线数字通信倍受青睐,发展迅速。IC厂家竞相推出自己的产品,但这些产品大多只适用于某一带宽，而且要么外围电路复杂、成本较高，要么可移植性差(应用领域窄)，在实际使用中颇为不便。射频芯片RF2514芯片可以有效地解决上述问题。本文基于该芯片介绍了一种典型的应用电路。

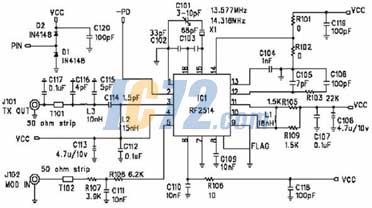

      图1典型应用电路

    RF2514简介

    RF2514是一个低成本AM/ASKVHF/UHF发射器(自带锁相环)，由基准振荡器、分频器、鉴相器包括充放电电路)、环路滤波器、压控振荡器(VCO)、输出放大器、锁定检测电路和直流偏置等组成。

    基准振荡器是Colpitts型振荡器。15脚同16脚与振荡器使用的晶体管相连，需外接晶振。从外部输入此晶体管基极的信号要低于500mV，以避免过渡驱动和使相位噪声最小。

    压控振荡器是一个调谐微分放大器。调谐器在集电极上，包括内部变容二极管和外接电感，电感也给压控振荡器提供直流偏置。变容二极管是负调谐的，当控制电压升高时，压控振荡器频率降低，反之频率升高。10脚和11脚需接合适的电感进行匹配。

    输出放大器是一个两级放大器，由一个驱动管和一个集电极开路的输出管构成。在3.6V供电，50欧姆负载状态下，可以输出5dBm的功率。

    锁定检测电路连着鉴相器的输出，当压控振荡器的振荡频率没有被锁在基准振荡器的频率和相位时，便关断输出放大器。

    应用电路设计

    典型应用电路如图1所示。

    当R101接入，R102不接入时，分频器选择62分频，此电路采用该分频。

    R102接入，R101不接入时,分频器选择32分频。此电路不采用该分频。

    当晶振X1选用13.577MHz，电感L2选用18nH，R109取消时，电路应用于868MHz。

    当晶振X1选用14.318MHz，电感L2选用15nH,R109启用时，电路应用于915MHz。

    选用不同值的晶振和分频比率可以调整发射频率范围(从100MHz到1000MHz)。

    电路主要元件值计算

    1.压控振荡器10脚和11脚外接电感值的计算：

    f是要设计得到的频率，C是变容二极管和寄生电容的等效值(约1.5pF)。

    2.基准振荡器15脚和16脚外接电容值的计算：

    Cload是负载电容(约32pF),Freq是振荡频率。

    电路分析

    1.VCC为供电端(2.2V~3.6V)。采用两节AAA电池或一个扭扣锂电池供电。每个供电端都要接100PF陶瓷电容到地，以避免干扰和纹波。

    2.-PD接工作开关控制脚。高电平工作，低电平关断。

    3.MODIN接信号输入。输入到5脚的电平值不能超过1.1V，以避免过度驱动及保持相位躁声最小。R107和R108可以用来调整输入信号电平。同时R107、R108和C111共同构成一个滤波网络，滤掉输入的干扰波。此脚可以输入模拟调幅信号或数字调制信号。为了保密可以预先对其加密，以用于安防系统。

    4.TX时，可以输出5dBm功率，有效发射范围为30米左右。增大发射功率或增加一级高频放大电路可以扩大发射范围。OUT接发射天线。天线采用环形天线(周长小于33cm，直径小于1.5mm)。在3.6V供电,负载为50

    5.PIN为3KV静电保护端，接到1，2，4~9，12~14脚。

      PCB设计

    因为是高频发射电路，布板一定要谨慎。板材可以选用94V0板，FR-4板。板厚以0.8mm为宜。板长宽在33mm×33mm左右。L1电感应距离RF2514芯片边缘3.3mm左右。采用SMD电阻和电容以节省空间。RF2514引脚走线的宽度和间距要相等。PIN接到1，2，4~9，12~14脚。接地要良好，以就近接地为原则。模拟地与数字地要隔离。
