工作原理

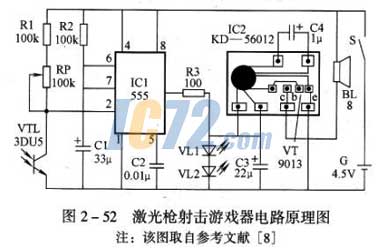

    激光枪射击游戏器电路原理图如图2一52所示，射击游戏器的激光枪可采用市售玩具激光电筒，平时555时基集成电路IC1处于稳定态，2脚输出低电平，IC2失电不工作。当用玩具激光电筒射中光敏晶体管VTL时，VTL集电极输出低电平，IC1翻转置位，3脚输出高电平，IC2得电工鸣声，BL就发出清脆悦耳的鸟鸣声，同时发光管VL1、VL2也点亮发光。约经4s, C1经R2充电至2VDD/3时，IC1复位，电路恢复到原先状态。

    安装时，应为VTL加装一个遮光筒，使只有沿这惦遮光筒轴线的光线才能照射到VTL上。调节RP可改变VTL感受光线的灵敏度。

    元器件选择

    IC1选用NE555, LM555或561555等时基集成电路；IC2选用内储鸟叫声的KD-56012专用集成电路。

    VTL选用3DU5型光敏晶体管。

    其他元器件均无特殊要求，可按图2一52所标型号及参数进行选用。
