工作原理

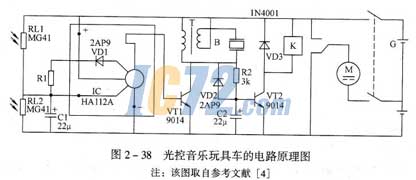

    光控音乐玩具车的电路原理图如图2-38所示。电路中两个光敏电阻器RL1和RL2分别置于玩具车前后窗，平时RLI和RL2受光强度基本相同。VT1截止，VT2导通，继电器K的常开触点吸合，电动机正转。当RL1受光强度高于RL2时，光控音乐集成电路工作。音乐信号一路经VT1放大后推动置于车顶的压电陶瓷片B发声。此时，C2经VD2及VTl的集电结放电，VT2截止，K释放，常闭触点闭合，电动机反转。一路则经VD1，R1向接于IC触发端的C1充电，电路自锁。只有当RL2受光强度高于RL1时，C1经RL2放电，IC停止工作，VT1截止，VT2导通，K又吸合，电动机正转，该车还可用手电筒进行控制。

    元器件选择

    RL1、RL2选用MG41型硫化镉的光敏电阻器。

    T选用收音机输入变压器。

    K选用带一组转换触点的微型继电器。

    其他元器件均无特殊要求，可按图2-38所标型号及参数进行选用。
