工作原理

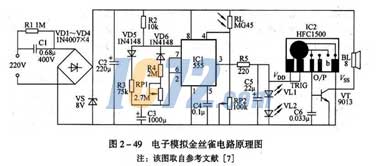

    电子模拟金丝雀电路原理图如图2一49所示，它由循环定时器、音效集成电路等部分组成。其特点是：在白天每隔1h左右，“小鸟”就欢快的叫一阵，两眼还会发光；到了晚上，它就安静下来，不会影响人们的休息。

    55时基集成电路IC1构成循环定时器，通电后其3脚交替输出高电平与低电平，输出高电平时间为T1＝0.693(R2＋R3)C3 = 60s，高电平经R5降压驱动发光二极管VL1、VL2发光，同时在C5两端可获得3.2V左右的电压，加至在IC2的vDD与vSS两端，由于IC2的触发端TRIG已与vDD端相接，故IC2受触发，0/P端就输出内储的金丝雀鸟鸣声信号，经VT放大刚驱动扬声器BL发出悦耳动听的声叫。输出低电平时间为T2＝0.693（Rrp1＋R4）C3=1h,此时IC2失电不工作，鸟鸣声停止。所以调节电位器RP1可使“小鸟”每间隔1h左右，鸣叫一次，每次鸣叫时间约1min.

    光敏电阻器RL,电位器RP2与555时基集成电路IC1的强制复位端4脚构成光控电路，白天RL受自然光线照射呈低电阻，IC1的4脚为高电平，555时基集成电路能正常工作，故“小鸟”可周期性发出鸟鸣声。到了晚上，RL声上光线减弱，使4脚电位不断下降，当降至0.4V时，555时基集成电路被强制复位，循环定时器停振，IC1的3脚始终输出低电平，故“小鸟”开始“睡觉休息”，直至第二天东方发白时再开始定时欢叫。

    元器件选择

    IC1选用NE555、LM555或561555时基集成电路；IC2宜选用温州丰华电子有限公司生产的内储金丝雀音效的HFC 1500系列集成电路，其鸟鸣声十分逼真，可使使用者感到真的回到了大自然之中

    RL选用MG45-13型光敏电阻器。

    其他元器件均无特殊要求，可按图2一49所标型号参数进行选用。
