本例介绍一种光控电子生日蛋糕，电路极其简单，成本低，并且容易制作。

      工作原理

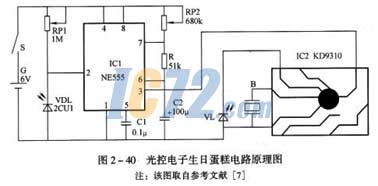

    光控电子生日蛋糕电路原理图如图2-40所示，该电路由555时基集成电路IC1和音乐集成电路IC2两部分组成。IC1与光敏二极管及其少量外围元器件组成光控单稳态电路。在正常光线照射情况下，光敏二极管内阻较大，使IC1的2脚处于高电平，因此IC1的3脚为低电平输出，IC点燃蛋糕上的蜡烛时，光线突然增强，因此使IC1的2脚接低电平，此时3脚为高电平输出，加到信号驱动压电陶瓷片B发声，发光二极管VL伴随音乐的节奏而闪烁发光。在暂稳态瞬间，电源通过电位器RP2，R向C2充电， 经过时间T=1。1（RRP2+R）C2后，C2上的电压上升至电源电压的2/3时，IC1暂稳态结束，IC1的3脚为低电平，不能驱动IC2工作，音乐停止，VL也不闪烁。如果需再发出音乐声，只要再增加一下光源即可。

      元器件选择

    ICl选用NE555或LM555时基集成电路；IC2选用内部储存“祝你生日快乐”乐曲的音乐集成电路。

    VDL选用光敏二极管；VL选用Φ5mm高亮度红色发光二极管。

    B选用协27mm带共振腔的压电陶瓷片。

    G选用6V叠层电池。

    其他元器件均无特殊要求，可按图2~40所标型号及参数进行选用。
