本例介绍的模拟自然风控制器，可以控制风扇电动机，使其有规律地时转时停，从而产生阵阵的模拟自然风。

      电路工作原理

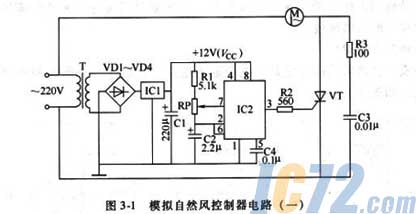

    该模拟自然风控制器电路由电源电路和控制电路组成，如图3-1所示。

    交流220V电压经电源变压器T降压、整流二极管VD1一VD4整流和稳压集成电路IC1稳压后，在滤波电容器CI两端产生＋12V（VCC）电压，作为时基集成电路IC2的工作电压。

    IC2的2脚为触发输人端，其触发电平为Vcc/3，当该脚电压低于Vcc/3时，IC2的3脚（输出端）变为高电平。IC2的6脚为阑值输人端，其阑值电平为2 Vcc/3，当该脚输人电压大于2 Vcc/3时，IC2的3脚变为低电平。该控制电路将IC2的2脚与6脚连接在一起，与地之间并接一只充电电容器C2 a

    接通电源后，vCC电压经电阻器RI和电位器RP向C2充电，当C2两端电压上升至2 VCC/3时，IC2的3脚变为低电平，晶闸管VT截止，风扇电动机M停转。电动机M停转后，C2通过电位器RP对IC2的7脚放电，使IC2的2脚电压下降，当该脚电压降至Vcc/3时，IC2的3脚变为高电平，使晶闸管VT受触 发而导通，风扇电动机M又通电运转。C2如此不断地充电和放电，使风扇电动机M时转时停，从而产生模拟自然风。

    元器件选择

    RI一R3均选用1/4W碳膜电阻器。

    RP选用小型膜式电位器。

    C1、C2选用耐压值为16V的铝电解电容器；C3、C4选用涤纶电容器或独石电容器。

    VD1一V D4均选用1 N4007型硅整流二极管。

    VT选用3A、400V的晶闸管。

    IC 1选用LM7812型三端集成稳压器；IC2选用NE555型时基集成电路。

    T选用5VA、二次电压为巧V的电源变压器。
