本例介绍一种简易电子驱鼠器，它能产生频率为20 -40kHz不断变化的音频信号，可驱逐一定范围内的老鼠。

    电路工作原理

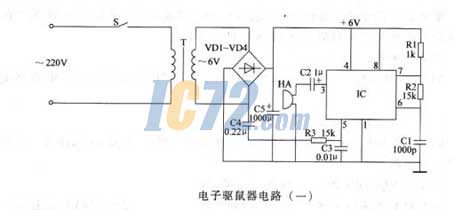

    该电子驱鼠器电路由电源电路、振荡器和压电蜂鸣器HA等组成，如图所示。

    电路中，电源电路由电源开关S、电源变压器T、整流二极管VD1 - VD4和滤波电容器C5等组成；振荡器由时基集成电路IC、电阻器R1一R3和电容器Cl一C3等组成。

    接通电源开关S，交流220V电压先经T降压、VD1一V D4整流及C5滤波后，产生直流6V电压，加至IC的4脚和8脚，使振荡器工作。

    T二次侧的50Hz交流信号经电容器C4、电阻器R3加至IC的5脚，控制振荡器的工作状态，使IC的3脚输出20一40kHz不断变化的扫频信号，该信号经祸合电容器C2加至蜂鸣器HA上，通过HA在某范围内产生一定强度的声压，从而达到驱鼠的目的。

    元器件选择

    R1一R3选用1/4W或1/8W碳膜电阻器。

    C1选用高频瓷介电容器；C2和C5均选用耐压值为16V的铝电解电容器；

    C3和C4选用涤纶电容器或独石电容器。

    VDI一VD4均选用1 N4001或1 N4007型硅整流二极管。

    IC选用NE555型时基集成电路。

    S选用小型按键自锁式开关。

    T选用3一5VA、二次电压为6V的降压式电源变压器。

    HA选用压电蜂鸣器。
